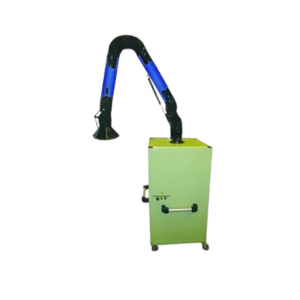

Пылеулавливающий агрегат ПАР-МН 500

Рециркуляционный пылеулавливающий агрегат ПАР-МН500 предназначен для высокоэффективной очистки воздуха в режиме рециркуляции от мелкодисперсных аэрозолей, вирусов, бактерий, а также газообразных загрязнений и неприятных запахов.

Оборудование применяется в производственных помещениях различных отраслей промышленности, включая чистые помещения медицины, фармацевтики, микробиологии, микроэлектроники и других сфер с повышенными требованиями к качеству воздуха.

Агрегат ПАР-МН500 позволяет удалять загрязнения непосредственно от точечных источников при подключении радиально-вытяжного устройства типа РВУ.

Также оборудование может использоваться для общей очистки воздуха в помещении в режиме рециркуляции через верхнюю решётку агрегата.

Исполнение для чистых помещений

Корпус и все наружные элементы агрегата ПАР-МН500 имеют порошковое покрытие, что обеспечивает возможность безопасного размещения оборудования в чистых помещениях без нарушения санитарных и технологических требований.

Конструкция агрегата

Агрегат состоит из корпуса с установленными внутри элементами системы фильтрации и вентилятором. В верхней части корпуса при помощи поворотной муфты может монтироваться вытяжное устройство. При использовании для общеобменной очистки воздуха верхняя панель выполнена из перфорированного листа для забора воздуха.

Внутри корпуса последовательно установлены: предварительный фильтр ФяГ, высокоэффективный фильтр ФяС, сорбционный фильтр и выходной фильтр ФяГ. Между фильтрами предварительной и тонкой очистки размещён вентилятор. Высокоэффективный фильтр ФяС прижимается к направляющим болтовыми соединениями через прокладку, обеспечивая необходимую герметичность.

С одной стороны агрегата расположена съёмная дверь для установки и замены фильтров. Фильтры устанавливаются по направляющим, а дверь герметично крепится к корпусу через уплотнительную резину. На выходе очищенного воздуха установлена защитная решётка.

Многоступенчатая система очистки

ПАР-МН500 осуществляет многоступенчатую очистку воздуха. На первой ступени применяется фильтр предварительной очистки ФяГ класса G4 для улавливания крупных частиц. На второй ступени установлен высокоэффективный HEPA-фильтр ФяС, задерживающий частицы размером до 0,1 микрона. Третья ступень включает сорбционные фильтрующие элементы для удаления запахов и газообразных загрязнений. На выходе установлен гофрированный фильтр ФяГ, предотвращающий возможный вынос пыли сорбента.

Эксплуатация и обслуживание

В процессе работы в фильтрах накапливаются загрязнения, что увеличивает аэродинамическое сопротивление. При достижении заданного конечного сопротивления загорается сигнальная лампа, сигнализирующая о необходимости замены фильтров.

Агрегат оснащён четырьмя колёсами со стопорными механизмами и тремя ручками для удобного перемещения и установки в оптимальном месте. Также ПАР-МН500 может изготавливаться в стационарном исполнении с регулируемыми опорами вместо колёс.

Условия эксплуатации

Агрегат рассчитан на работу при температуре окружающего воздуха от +10 °C до +40 °C и относительной влажности до 95%, что позволяет использовать его в широком диапазоне производственных условий.

Габаритные размеры ПАР-МН500

Пылеулавливающий агрегат ПАР-МН500, оснащенный вытяжным устройством (исполнение 01-01)

1. корпус;
2. фильтр типа ФяГ;
3. вентилятор;
4. фильтр типа ФяС;
5. фильтр сорбционный;
6. фильтр типа ФяГ;
7. стационарные регулируемые опоры;
8. вытяжное устройство.

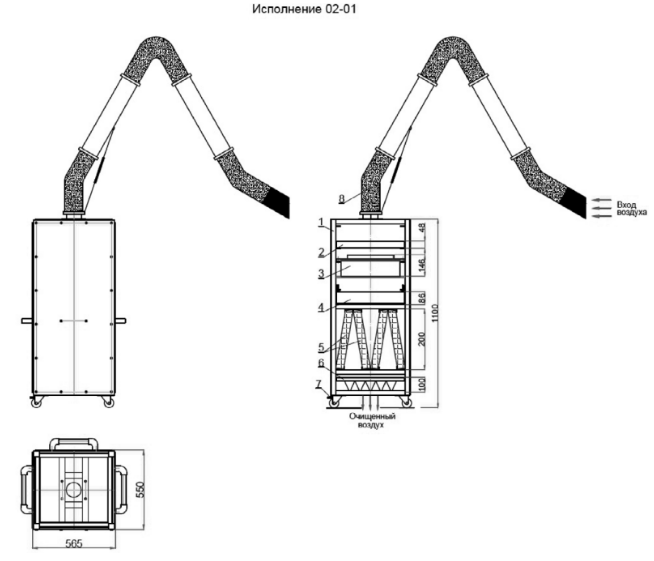

Пылеулавливающий агрегат ПАР-МН500, оснащенный вытяжным устройством (исполнение 02-01)

1. корпус;
2. фильтр типа ФяГ;
3. вентилятор;
4. фильтр типа ФяС;
5. фильтр сорбционный;
6. фильтр типа ФяГ;
7. стационарные регулируемые опоры;
8. вытяжное устройство.

Технические характеристики ПАР-МН500
