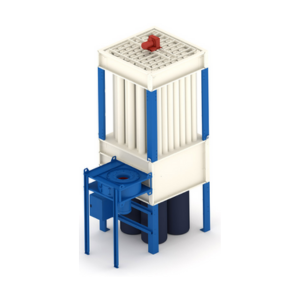

Фильтры рукавные напорные внутреннего исполнения ФРН-BН

Рукавные напорные фильтры с вибровстряхиванием серий ФРН-ВН (внутреннего исполнения) и ФРН-Н (наружного исполнения) предназначены для очистки воздуха от мелкодисперсной сухой неслипающейся пыли в центральных системах аспирации мебельных и деревообрабатывающих производств.

Оборудование рассчитано на производительность от 8 000 до 24 000 м³/ч и обеспечивает стабильную работу аспирационных систем в промышленных условиях. К основным преимуществам фильтров данной серии относятся простота монтажа, удобство эксплуатации и обслуживания, а также оптимальная стоимость при сохранении высокой эффективности очистки воздуха.

Конструктивные особенности

Фильтры серий ФРН-ВН и ФРН-Н имеют сборную конструкцию, что облегчает транспортировку, монтаж и последующее обслуживание. В качестве фильтрующего материала используются рукава из полиэстера с антистатическими свойствами, обеспечивающие надежное улавливание пыли и безопасность эксплуатации.

Регенерация фильтрующих рукавов осуществляется методом вибровстряхивания с автоматическим управлением, что позволяет поддерживать стабильную производительность системы.

Комплектация 1

• Рукавный фильтр серии ФРН-ВН или ФРН-Н в сборном исполнении.
• Фильтрующие рукава из полиэстера с антистатическими свойствами.
• Четыре пылесборных мешка с быстросъемной системой крепления.
• Шкаф управления автоматической системой регенерации с управлением вибратором для встряхивания рукавов.

Комплектация 2

• Рукавный фильтр серии ФРН-ВН или ФРН-Н в сборном исполнении.
• Фильтрующие рукава из полиэстера с антистатическими свойствами.
• Четыре пылесборных мешка с быстросъемной системой крепления.
• Шкаф управления автоматической системой регенерации с управлением вибратором.
• Вентилятор высокого давления в исполнении 1 с рабочим колесом на валу электродвигателя, развиваемый напор от 3 500 до 4 300 Па, КПД до 86 %.
• Шкаф управления вентилятором с функцией пуск/стоп.

Дополнительная комплектация

По отдельному заказу фильтры могут комплектоваться дополнительным оборудованием, расширяющим функциональные возможности системы аспирации:

• шкаф управления с частотным преобразователем;
• огнепреградительные клапаны;
• обратные клапаны;
• воздуховоды для систем аспирации;
• перфорированные воздуховоды для раздачи возвращаемого воздуха;
• мягкие контейнеры для сбора пыли (биг-беги).

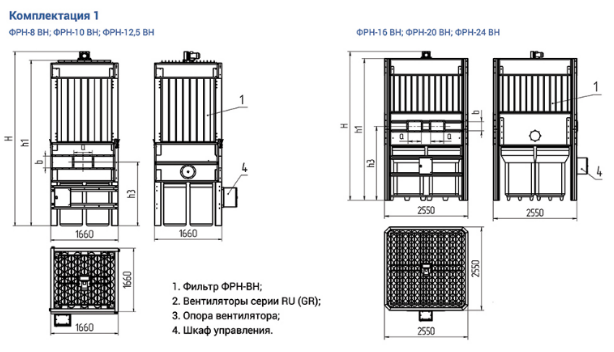

Габаритные и присоединительные размеры

Условные обозначения:

1. Фильтр ФРН-ВН
2. Вентиляторы серии RU (GR)
3. Опора вентилятора
4. Шкаф управления

Технические характеристики ФРН-ВН
