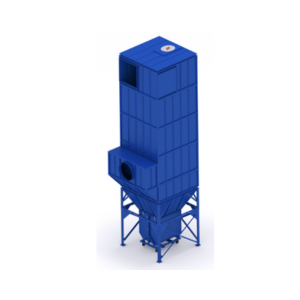

Фильтры рукавные с вибровстряхиванием ФР (Сборные)

Рукавные фильтры с вибровстряхиванием предназначены для очистки воздуха от сухой неслипающейся пыли в составе центральных систем аспирации. Особенностью данного типа оборудования является необходимость периодической остановки системы аспирации для выполнения регенерации фильтрующих рукавов.

Принцип работы и регенерация

Регенерация фильтрующих рукавов осуществляется методом вибровстряхивания. Система управления автоматически запускает полный цикл регенерации при каждой остановке вентилятора, обеспечивая эффективное удаление осевшей пыли с поверхности фильтровального материала.

Фильтровальный материал выполнен из полиэстера с антистатическими свойствами, что повышает безопасность эксплуатации и устойчивость фильтров к воздействию пылевых сред.

Рабочие параметры

Рукавные фильтры рассчитаны на работу при разрежении корпуса до 5 000 Па. Допустимый температурный диапазон очищаемого воздуха составляет от –40 °С до +80 °С, что позволяет использовать оборудование в различных производственных условиях.

В качестве дополнительной ступени очистки может устанавливаться контрольная ступень из нерегенерируемых кассетных фильтров, повышающая общую эффективность системы аспирации.

Конструкция фильтров

Корпус фильтров может иметь сварную или сборную конструкцию в зависимости от исполнения и условий монтажа. В верхней части фильтра возможна установка шумопоглощающей секции для размещения вентилятора, при этом уровень шума не превышает 62 дБА.

Базовая комплектация рукавных фильтров ФР

• фильтровальная секция;
• шкаф управления;
• коллектор с форсунками для подключения к системе пожаротушения;
• датчики температуры;
• датчики уровня.

Варианты комплектации

Комплектация 1

Предназначена для установки на бункер-накопитель и оснащается входной секцией в виде осадительной камеры. Допустимая концентрация пыли на входе — до 20 г/м³.

Комплектация 2

Предназначена для установки на бункер-накопитель и имеет входную секцию в виде циклонного элемента, обеспечивающего работу при концентрации пыли до 60 г/м³.

Комплектация 3

Имеет собственную опорную часть. Сбор уловленной пыли осуществляется в выкатной тележке.

Комплектация 4

Оснащена собственной опорной частью и устройством непрерывной выгрузки в виде шлюзового перегрузчика. Возможна комплектация осадительной камерой. К шлюзовому перегрузчику могут подключаться мягкий контейнер, пневмотранспорт, шнек и другое оборудование.

Комплектация 5

Имеет собственную опорную часть, устройство непрерывной выгрузки в виде шлюзового перегрузчика и входную секцию с циклонным элементом. Предусмотрена возможность подключения различных систем транспортировки пыли.

Комплектация 6

Оснащена собственной опорной частью и мини-силосом объёмом до 15 м³. Мини-силос оборудован перемешивающим устройством и шлюзовым перегрузчиком, что позволяет выполнять периодическую выгрузку пыли без остановки системы аспирации.

Дополнительное оборудование

• вентиляторы высокого давления;
• площадки обслуживания;
• бункеры-накопители со сдвижными затворами;
• эстакады под фильтр и бункер;
• обратные клапаны;
• огнепреградительные клапаны.

Габаритные и присоединительные размеры

Фильтр ФР для установки на бункер (Комплектация 1)

Фильтр ФР в комлектации с тележкой (Комплектация 3)

Фильтр ФР в комплектации с конусной частью (Непрерывная выгрузка) (Комплектация 4)

Фильтр ФР в комплектации с мини-силосом (Комплектация 6)

Технические характеристики
