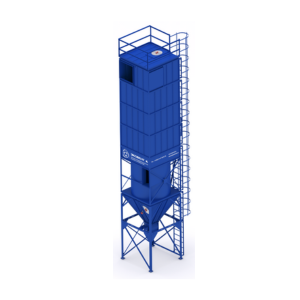

Фильтры рукавные с вибровстряхиванием ФР (Сварные)

Заказать
Заказать

Рукавные фильтры с вибровстряхиванием предназначены для очистки воздуха от сухой неслипающейся пыли в составе центральных систем аспирации. Особенностью данного типа оборудования является необходимость периодической остановки системы аспирации для выполнения регенерации фильтрующих рукавов.

Принцип работы и регенерация

Регенерация фильтрующих рукавов осуществляется методом вибровстряхивания. Система управления автоматически запускает полный цикл регенерации при каждой остановке вентилятора, обеспечивая эффективное удаление осевшей пыли с поверхности фильтровального материала.

Фильтровальный материал выполнен из полиэстера с антистатическими свойствами, что повышает безопасность эксплуатации и устойчивость фильтров к воздействию пылевых сред.

Рабочие параметры

Рукавные фильтры рассчитаны на работу при разрежении корпуса до 5 000 Па. Допустимый температурный диапазон очищаемого воздуха составляет от –40 °С до +80 °С, что позволяет использовать оборудование в различных производственных условиях.

В качестве дополнительной ступени очистки может устанавливаться контрольная ступень из нерегенерируемых кассетных фильтров, повышающая общую эффективность системы аспирации.

Конструкция фильтров

Корпус фильтров может иметь сварную или сборную конструкцию в зависимости от исполнения и условий монтажа. В верхней части фильтра возможна установка шумопоглощающей секции для размещения вентилятора, при этом уровень шума не превышает 62 дБА.

Базовая комплектация рукавных фильтров ФР

  • фильтровальная секция;
  • шкаф управления;
  • коллектор с форсунками для подключения к системе пожаротушения;
  • датчики температуры;
  • датчики уровня.

Варианты комплектации

Комплектация 1

Предназначена для установки на бункер-накопитель и оснащается входной секцией в виде осадительной камеры. Допустимая концентрация пыли на входе — до 20 г/м³.

Комплектация 2

Предназначена для установки на бункер-накопитель и имеет входную секцию в виде циклонного элемента, обеспечивающего работу при концентрации пыли до 60 г/м³.

Комплектация 3

Имеет собственную опорную часть. Сбор уловленной пыли осуществляется в выкатной тележке.

Комплектация 4

Оснащена собственной опорной частью и устройством непрерывной выгрузки в виде шлюзового перегрузчика. Возможна комплектация осадительной камерой. К шлюзовому перегрузчику могут подключаться мягкий контейнер, пневмотранспорт, шнек и другое оборудование.

Комплектация 5

Имеет собственную опорную часть, устройство непрерывной выгрузки в виде шлюзового перегрузчика и входную секцию с циклонным элементом. Предусмотрена возможность подключения различных систем транспортировки пыли.

Комплектация 6

Оснащена собственной опорной частью и мини-силосом объёмом до 15 м³. Мини-силос оборудован перемешивающим устройством и шлюзовым перегрузчиком, что позволяет выполнять периодическую выгрузку пыли без остановки системы аспирации.

Дополнительное оборудование

  • вентиляторы высокого давления;
  • площадки обслуживания;
  • бункеры-накопители со сдвижными затворами;
  • эстакады под фильтр и бункер;
  • обратные клапаны;
  • огнепреградительные клапаны.

Габаритные и присоединительные размеры

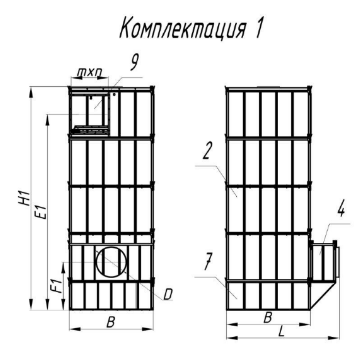

Фильтр ФР в комплектации с осадительной камерой (Комплектация 1)

Условные обозначения:

  1. Фильтровальная секция
  2. Шкаф управления
  3. Коллектор с форсунками для подключения к системе пожаротушения
  4. Аварийный датчик уровня
  5. Датчик температуры
  6. Входная секция (осадительная камера)
  7. Входной короб
  8. Датчик уровня
Модель F1 F2 F3 F4 F5 E1 E2 E3 E4 E5 h mxn
ФР-6 1420 960 2820 4390 3930 4025 4855 5430 7000 7825 1570 450x450
ФР-9 1420 1080 2895 4535 4200 4025 5055 5500 7140 8175 1570 500x500
ФР-12 1420 1355 3530 4800 4535 4010 5440 6120 7400 8620 1570 600x600
ФР-16 1420 1475 3770 5060 5050 4010 5730 6360 7650 9350 1570 700x700
ФР-20 1375 1540 4045 5270 5440 4010 5975 6680 7900 9870 1570 750x750
ФР-32 1300 1540 3970 5190 5440 5275 7240 7945 9170 11140 1570 1000x100



Модель B L D axb H1 H2 H3 H4 H5
ФР-6 1280 2065 355 440x220 4765 5560 6165 7700 8525
ФР-9 1430 2215 400 500x300 4765 5790 6240 7875 8910
ФР-12 1700 2485 500 600x350 4765 6160 6875 8115 9540
ФР-16 1970 2755 560 750x350 4765 6460 7105 8400 10100
ФР-20 2260 3040 630 1000x350 4765 6720 7425 8650 10620
ФР-32 2260 3040 800 1000x500 6025 7990 8695 9920 11890

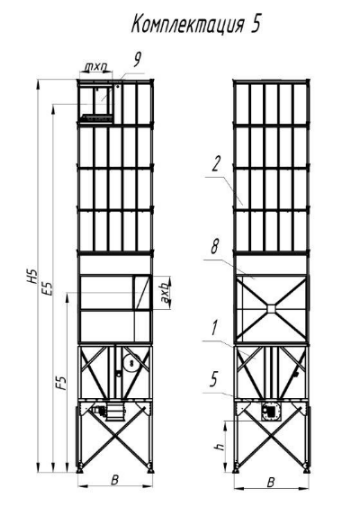

Фильтр ФР в комплектации с циклонным входом (Комплектация 5)

Условные обозначения:

  1. Фильтровальная секция
  2. Шкаф управления
  3. Коллектор с форсунками для подключения к системе пожаротушения
  4. Аварийный датчик уровня
  5. Датчик температуры
  6. Входная секция (циклонный элемент)
  7. Входной короб
  8. Шлюзовый перегрузчик
  9. Датчик уровня
  10. Опорная часть
Модель F1 F2 F3 F4 F5 E1 E2 E3 E4 E5 h mxn
ФР-6 1420 960 2820 4390 3930 4025 4855 5430 7000 7825 1570 450x450
ФР-9 1420 1080 2895 4535 4200 4025 5055 5500 7140 8175 1570 500x500
ФР-12 1420 1355 3530 4800 4535 4010 5440 6120 7400 8620 1570 600x600
ФР-16 1420 1475 3770 5060 5050 4010 5730 6360 7650 9350 1570 700x700
ФР-20 1375 1540 4045 5270 5440 4010 5975 6680 7900 9870 1570 750x750
ФР-32 1300 1540 3970 5190 5440 5275 7240 7945 9170 11140 1570 1000x100



Модель B L D axb H1 H2 H3 H4 H5
ФР-6 1280 2065 355 440x220 4765 5560 6165 7700 8525
ФР-9 1430 2215 400 500x300 4765 5790 6240 7875 8910
ФР-12 1700 2485 500 600x350 4765 6160 6875 8115 9540
ФР-16 1970 2755 560 750x350 4765 6460 7105 8400 10100
ФР-20 2260 3040 630 1000x350 4765 6720 7425 8650 10620
ФР-32 2260 3040 800 1000x500 6025 7990 8695 9920 11890

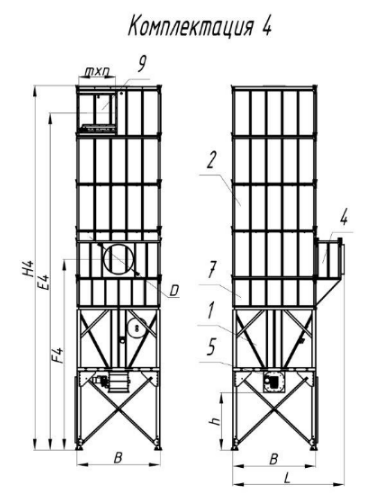

Фильтр ФР в комплектации со шлюзовым перегрузчиком (Комплектация 4)

Условные обозначения:

  1. Фильтровальная секция
  2. Шкаф управления
  3. Коллектор с форсунками для подключения к системе пожаротушения
  4. Аварийный датчик уровня
  5. Датчик температуры
  6. Входная секция (осадительная камера)
  7. Входной короб
  8. Шлюзовый перегрузчик
  9. Датчик уровня
  10. Опорная часть
Модель F1 F2 F3 F4 F5 E1 E2 E3 E4 E5 h mxn
ФР-6 1420 960 2820 4390 3930 4025 4855 5430 7000 7825 1570 450x450
ФР-9 1420 1080 2895 4535 4200 4025 5055 5500 7140 8175 1570 500x500
ФР-12 1420 1355 3530 4800 4535 4010 5440 6120 7400 8620 1570 600x600
ФР-16 1420 1475 3770 5060 5050 4010 5730 6360 7650 9350 1570 700x700
ФР-20 1375 1540 4045 5270 5440 4010 5975 6680 7900 9870 1570 750x750
ФР-32 1300 1540 3970 5190 5440 5275 7240 7945 9170 11140 1570 1000x100



Модель B L D axb H1 H2 H3 H4 H5
ФР-6 1280 2065 355 440x220 4765 5560 6165 7700 8525
ФР-9 1430 2215 400 500x300 4765 5790 6240 7875 8910
ФР-12 1700 2485 500 600x350 4765 6160 6875 8115 9540
ФР-16 1970 2755 560 750x350 4765 6460 7105 8400 10100
ФР-20 2260 3040 630 1000x350 4765 6720 7425 8650 10620
ФР-32 2260 3040 800 1000x500 6025 7990 8695 9920 11890

Фильтр ФР в комплектации с пылесборной тележкой (Комплектация 3)

Модель F1 F2 F3 F4 F5 E1 E2 E3 E4 E5 h mxn
ФР-6 1420 960 2820 4390 3930 4025 4855 5430 7000 7825 1570 450x450
ФР-9 1420 1080 2895 4535 4200 4025 5055 5500 7140 8175 1570 500x500
ФР-12 1420 1355 3530 4800 4535 4010 5440 6120 7400 8620 1570 600x600
ФР-16 1420 1475 3770 5060 5050 4010 5730 6360 7650 9350 1570 700x700
ФР-20 1375 1540 4045 5270 5440 4010 5975 6680 7900 9870 1570 750x750
ФР-32 1300 1540 3970 5190 5440 5275 7240 7945 9170 11140 1570 1000x100



Модель B L D axb H1 H2 H3 H4 H5
ФР-6 1280 2065 355 440x220 4765 5560 6165 7700 8525
ФР-9 1430 2215 400 500x300 4765 5790 6240 7875 8910
ФР-12 1700 2485 500 600x350 4765 6160 6875 8115 9540
ФР-16 1970 2755 560 750x350 4765 6460 7105 8400 10100
ФР-20 2260 3040 630 1000x350 4765 6720 7425 8650 10620
ФР-32 2260 3040 800 1000x500 6025 7990 8695 9920 11890

Технические характеристики ФР

Модель ФР-6 ФР-9 ФР-12 ФР-16 ФР-20 ФР-32
Максимальная производительность по воздуху, м³/ч 6000 9000 12000 16000 20000 32000
Гидравлическое сопротивление, Па С осадительной камерой  600 600 600 600 600 600
С циклонным элементом 800 800 800 800 800 800
Эффективность очистки от пыли, не менее, %(d≥3мкм) 99,9 99,9 99,9 99,9 99,9 99,9
Максимальная концентрация пыли на входе в фильтр, r/м2 С осадительной камерой  20 20 20 20 20 20
С циклонным элементом 60 60 60 60 60 60
Объем пылесборной тележки для компл.3, м³ 0,7 0,7 1,7 1,7 1,7 1,7
Тип шлюзового перегрузчика (ШП) 315x315 315x315 500x500 500x500 500x500 500x500
Мощность привода перегрузчика, кВт 0,37-1,5 0,37-1,5 0,37-1,5 0,37-1,5 0,37-1,5 0,37-1,5
Мощность привода вибратора, кВт 0,55 0,55 0,55 0,55 0,55 0,55
Кол-во фильтровальных рукавов, шт 25 36 49 64 88 88
