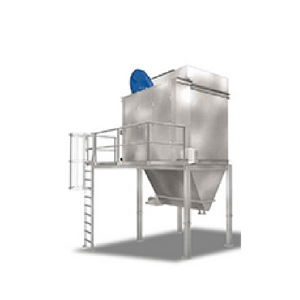

Плоскорукавные фильтровентиляционные агрегаты МФПР-МАТ
Плоскорукавные фильтровентиляционные агрегаты МФПР-МАТ применяются для больших промышленных, использующих горячий газ: химическая отрасль, литейное производство, металлургия, производство асфальта, мусоросжигание.
Конструкция агрегата
Фильтровентиляционный агрегат МФПР-МАТ состоит из вытяжного колпака для загрязненного пылью воздуха, корпуса фильтра, воронки для сбора пыли, опорной рамы и блока выгрузки.
|
|

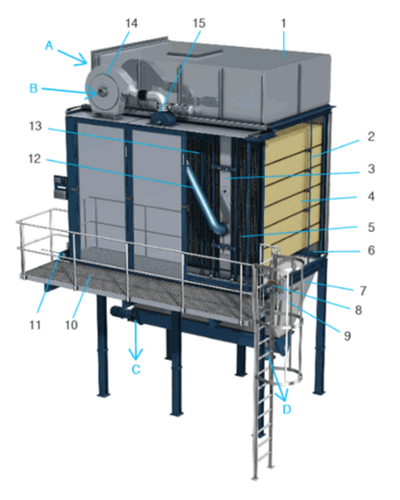

1.Камера неочищенного газа. 2.Камера фильтроэлементов. 3.Продувочная тележка. 4.Рукавный фильтроэлемент. 5.Щелевая панель с крепежными рамками. 6.Задняя опора ФВА. 7.Камера очищенного газа. 8.Механизм возврата продувочной тележки с тактовым диском. 9.Пылесборник с разгрузочным шнеком. 10.Площадка обслуживания с лестницей. 11.Привод продувочной тележки. 12.Рукав продувки. 13.Карман фильтра с каркасом 14.Вентилятор очистки. 15.Клапан продувки. A.Вход очищаемого газа. B.Воздух для очистки. C.Выход очищенного газа. D.Выгрузка пыли. |
Технические характеристики
| МФПР-MAT | |
| Производительность, м³/ч | от 5000 до 500000 |
| Максимальная запылённость на входе, г/м³ | > 300 |
| Тип фильтроэлемента | Плоский рукав |
| Площадь фильтровальной поверхности, м² | от 82 до 10080 |
| Метод регенерации | Обратная продувка |
| Класс по взрывоопасности | от St1 до St3 |
