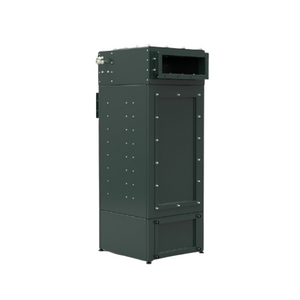

Рукавные фильтры с импульсной продувкой СРФ 1
Рукавный фильтр СРФ 1 является универсальным пылеулавливающим устройством и может эксплуатироваться в тяжелых условиях для фильтрации мелкодисперсных, абразивных и агрессивных пылей и аэрозолей.
Предназначен для работы в условиях средней и высокой входной запыленности.
Фильтр имеет на входе запыленного воздуха камеру предварительной сепарации с отбойной плитой-искрогасителем, позволяющей направить крупные и тяжелые частицы пыли непосредственно в бункер и снизить нагрузку на фильтровальные элементы, увеличивая срок их службы.
Производительность фильтра по воздуху от 200 до 1000 м³/ч. Благодаря компактности фильтр может быть установлен в помещении рядом с технологическим оборудованием.
Стандартная комплектация
- Фильтровальный модуль;
- Опора с бункером, оснащенным ручным затвором для выгрузки и индикатором уровня наполнения или опора с выдвижным ящиком для сбора пыли;
- Система автоматики управления фильтром с регенерацией фильтровальных элементов по таймеру с возможностью настройки.
В дополнительную комплектацию может входить
- Оснащение различными устройствами выгрузки бункера (шлюзовой затвор, клапан-мигалка, шнек и др.);
- Высокотемпературное исполнение до 240°С;
- Взрывозащищенное исполнение;
- Система обогрева пневмоклапанов;
- Другие опции по требованиям заказчика.
Технические характеристики рукавных фильтров с импульсной продувкой СРФ 1
| Модель | СРФ 1 |
| Производительность по воздуху, м³/ч(2) | 200÷ 1000 |
| Площадь фильтрации, не более, м² | 5,0 |
| Скорость фильтрации, м/мин(3) | до 3,3 |
| Гидравлическое сопротивление, Па | до 2000 |
| Количество фильтровальных элементов, шт | 12 |
| Максимальная концентрация пыли на входе в фильтр, г/м³ | 120 |
| Концентрация пыли на выходе из фильтра, не более, мг/м³(4) | 20 |
| Давление сжатого воздуха, бар | 4÷ 8 |
| Расход сжатого воздуха, л/мин | 50 |
| Тип фильтровального элемента | Рукав круглого сечения на проволочном каркасе |
| Схема движения запыленного воздуха | Вход запыленного воздуха в камеру предварительной сепарации с отбойной плитой-искрогасителем, позволяющей направить крупные и тяжелые частицы пыли непосредственно в бункер, снизить пылевую нагрузку на фильтровальные элементы и осуществить равномерное распределение запыленного воздуха в камере грязного газа |
| Габаритные размеры (ДхШхВ), мм(5) | 650х680х2450 |
| Фланец входа загрязненного воздуха (b x h), мм | 500х150 |
| Фланец выхода очищенного воздуха (b1 x h1), мм | 500х150 |
| Масса без пыли, не более, кг | 250 |
