Рукавные фильтры с импульсной продувкой СРФ 22

Фильтр рукавный СРФ 22 используется в системах аспирации для очищения газовоздушной смеси от мелкодисперсной сухой неслипающейся пыли и грубодисперсных аэрозолей, максимальная концентрация которых составляет 120 г/м3.

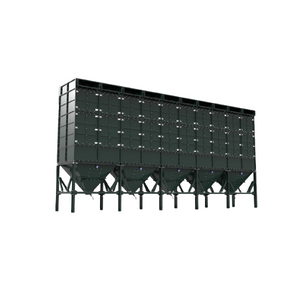

В устройстве применяется модульная конструкция, которая позволяет собирать секции в один блок для увеличения производительности, облегчает перевозку и монтаж оборудования.

Небольшие размеры, высокая степень очистки, возможность варьировать производительность по воздуху за счет добавления секций способствуют широкому применению фильтрующих устройств в различных областях промышленности и производства.

Производительность по воздуху одного модуля составляет от 11000 до 22000 м3/ч, возможно объединение в один блок до 10 секций.

Фильтрующим элементом в СРФ 22 является тканевый рукав, который изготавливается из синтетического износостойкого полотна и для сохранения формы натягивается на решетчатый стальной каркас.

Восстановление фильтрующей способности в процессе эксплуатации происходит за счет импульсов сжатого воздуха, направляемых во внутреннюю часть тканевого рукава.

Конструкция

Конструкция фильтра СРФ 22 состоит из четырехугольного корпуса, выполненного из стальных листов и окрашенного для защиты от коррозии. Корпус смонтирован на стальной раме с четырьмя опорами.

В верней части на разных сторонах  располагаются входной и выходной патрубки для запыленного и очищенного воздуха.

Внутри корпуса в вертикальном положении находятся тканевые рукава, которые для увеличения фильтрации и экономии площади располагаются в виде сот.

В нижнем секторе монтируется бункер для сбора пыли. К верхней части рукавов подведена трасса со сжатым воздухом, который короткими импульсами очищает наружную поверхность рукава от пыли. Для обслуживания и доступа внутрь фильтра предусмотрен специальный боковой люк.

Технические характеристики рукавных фильтров с импульсной продувкой СРФ 22
