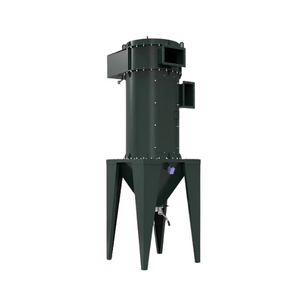

Рукавный циклонный фильтр РЦИЭ-Н
Рукавный циклонный фильтр РЦИЭ-Н предназначен для фильтрации мелкодисперсных, абразивных и агрессивных пылей и аэрозолей.
Используется для работы в условиях средней и высокой входной запыленности.
Преимуществом циклонных фильтров является одновременное использование свойств циклона и фильтра.
Эффект циклона позволяет отделить до 50% крупных и тяжелых частиц пыли и направить их непосредственно в бункер, снижая нагрузку на фильтровальные элементы и увеличивая срок их службы.
Производительность рукавных циклонных фильтров РЦИЭ-Н составляет от 200 до 10000 м³/ч. Благодаря компактности фильтры могут быть установлены в помещении рядом с технологическим оборудованием.
Технические характеристики РЦИЭ-Н
| Модель | РЦИЭ-Н3 | РЦИЭ-Н6 | РЦИЭ-Н9 | РЦИЭ-Н18 | РЦИЭ-Н30 |
| Производительность по воздуху, м³/ч | 200 ÷ 1000 | 1000 ÷ 2000 | 2000 ÷ 4000 | 3000 ÷ 6000 | 5000 ÷ 10000 |
| Площадь фильтрации, не более, м² | 3,2 | 6,0 | 12,0 | 20,0 | 30,0 |
| Скорость фильтрации, м/мин | до 5,5 | до 5,5 | до 5,5 | до 5,5 | до 5,5 |
| Гидравлическое сопротивление, Па | до 2000 | до 2000 | до 2000 | до 2000 | до 2000 |
| Количество фильтровальных элементов, шт | 11 | 11 | 21 | 31 | 31 |
| Максимальная концентрация пыли на входе в фильтр, г/м³ | 120 | 120 | 120 | 120 | 120 |
| Концентрация пыли на выходе из фильтра, не более, мг/м³ | 20 | 20 | 20 | 20 | 20 |
| Давление сжатого воздуха, бар | 4 ÷ 8 | 4 ÷ 8 | 4 ÷ 8 | 4 ÷ 8 | 4 ÷ 8 |
| Расход сжатого воздуха, л/мин | 50 | 50 | 50 | 50 | 50 |
| Тип фильтровального элемента | Рукав круглого сечения на проволочном каркасе | ||||
| Схема движения запыленного воздуха | Запыленный воздух входит в фильтр по касательной и закручивается по корпусу, крупные и тяжелые частицы пыли, благодаря циклонному эффекту, оседают и направляются непосредственно в бункер фильтра, а мелкие частицы улавливаются фильтровальными элементами | ||||
| Габаритные размеры (ДхШхВ), мм | 1000х1000х2915 | 1000х1000х3615 | 1200х1200х3910 | 1400х1400х4410 | 1400х1400х5210 |
| Фланец входа загрязненного воздуха (b x h), мм | 150х300 | 150х300 | 200х400 | 250х600 | 250х600 |
| Фланец выхода очищенного воздуха (b1 x h1), мм | 400х150 | 400х150 | 400х250 | 600х250 | 600х250 |
| Масса без пыли, не более, кг | 450 | 500 | 700 | 850 | 1000 |
