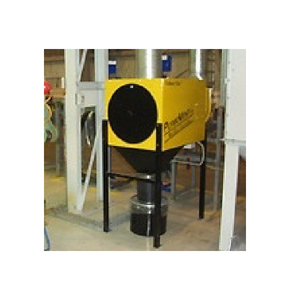

Фильтр воздуха S-1
Назначение
Кассетный фильтр «S-1» предназначен для очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки, работы с сыпучими материалами и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,1 микрона. Кассетный фильтр «S-1» воздуха эксплуатируется в помещении как конечное устройство по рециркуляционной схеме, так и в составе системы промышленной вентиляции. Температура перемещаемого воздушного потока не должна превышать +90 град С. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.
Функционирование
Поступающий поток загрязненного воздуха распределяется защитным щитком (1), который одновременно предохраняет фильтрующую кассету от попадания на ее поверхность искр и крупных частиц загрязнения. Далее воздушный поток равномерно проходит сквозь поверхность кассеты (2), которая улавливает частицы загрязненного воздуха размером до 0,1 микрона. В результате очищенный воздух выводится наружу. Очистка фильтрующей кассеты происходит путем подачи короткого импульса сжатого воздуха через клапан (3) в её внутреннюю полость, где поток сжатого воздуха равномерно распределяется при помощи стабилизатора. В результате такого импульса происходит встряска фильтрующей кассеты, при которой осевшие на её поверхность частицы падают в накопительный бункер (4) и затем в пылесборник (5). Очистка кассеты может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном фильтре. Управление работой фильтра происходит через блок управления, который монтируется на неподвижной конструкции.
Конструкция
Корпус фильтра «S-1» изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды. Внутри корпус фильтра делится на две камеры - входную, в которой горизонтально располагается фильтрующая кассета с защитным щитком и выходную (чистую). Сверху корпуса фильтра «S-1» над входной камерой располагается входной патрубок (D=250мм), который позволяет подключить фильтр к источнику загрязненного воздуха. Снизу корпуса фильтра под входной камерой располагается накопительный бункер, соединенный с пылесборником. На тыльной стороне фильтра может быть установлен вытяжной вентилятор. К одному из трех патрубков (D=160мм), расположенных сверху и по бокам фильтра, подключается воздуховод к центральной вытяжной системе. Фильтр «S-1» снабжается монтажными кронштейнами для подвесного крепления. Для напольной установки необходимо заказать комплект опор
Комплект поставки
Фильтр с выбранной кассетой, пылесборник V=40л, монтажный фланец, монтажные кронштейны, блок управления. Фильтр поставляется в частично собранном виде.
Возможная комплектация
- CAR Влагомаслоотделитель с регулятором давления сжатого воздуха и манометром.
- RS-1 Комплект опор для напольной установки.
- CART-O Фильтрующая кассета, полиэстер, класс очистки F8, S=19кв.м, сменная.
- CART-OA Фильтрующая кассета, полиэстер-антистатик, класс очистки F8, S=19кв.м, сменная.
- FUA/SP Вытяжной вентилятор.
Модели и характеристики
Наименование | Рекомендуемый вентилятор | Максимальный расход воздуха, куб.м/ч | Активная фильтрующая поверхность, кв м | Вес, кг |
---|---|---|---|---|
S-1 | FUA-3000/SP | 1400 | 20 | 103 |
Примечание
- Указан расход воздуха без учета сети.
- Указан вес без учета вентилятора.
- Эффективность очистки фильтра до 99,9%.
- Напряжение питания 3 фазы 380 В, частота сети 50 Гц.
- Напряжение питания электромагнитного клапана системы самоочистки 24 В.
- Макс. значение давления сжатого воздуха 5 Атм.
- Расход сжатого воздуха 50 л свободного воздуха на импульс (10 л сжатого воздуха).
- Габариты фильтра ДхШхВ 935х660х660 мм, высота с опорами 1580 мм.
