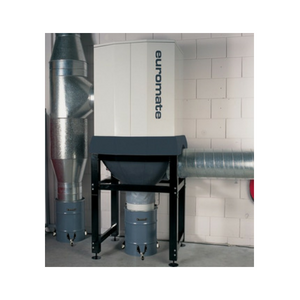

Фильтр воздуха SCS

Назначение

Кассетный фильтр предназначен для постоянной очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,3 микрона.

Фильтр может применяться в составе фильтровентиляционной системы «EDS» и центральной системы очистки и рециркуляции воздуха (очистка всей воздушной среды цеха).

Кассетный фильтр эксплуатируется в помещении как конечное устройство по рециркуляционной схеме, так и в составе системы промышленной вентиляции. Температура перемещаемого воздушного потока не должна превышать +90 град С. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.

Функционирование

Поступающий поток загрязненного воздуха проходит через входной патрубок и равномерно разделяется воздухораспределительным щитком, обеспечивающим наиболее эффективное прохождение воздушного потока через систему.

Далее воздушный поток равномерно проходит сквозь поверхность кассет, которые задерживают частицы загрязненного воздуха размером до 0,3 микрона.

В результате очищенный воздух выводится наружу.

Очистка фильтрующих кассет происходит путем подачи короткого импульса сжатого воздуха через электромагнитный клапан в их внутреннюю полость. В результате такого импульса происходит встряска кассет, при которой осевшие на их поверхностях частицы падают в пылесборник. Очистка кассет может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном фильтре.

правление работой фильтра происходит через блок управления, который монтируется на неподвижной конструкции.

Конструкция

Корпус фильтра изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.

Входной патрубок (D=400мм) может быть расположен с одной из сторон корпуса фильтра. Снизу корпуса находится пылесборник и выходной патрубок (D=400мм).

Фильтр снабжается комплектом опор для напольной установки.

Модели и характеристики

Модель Рекоменд.
вентилятор
Макс. расход
воздуха,
(куб.м/ч)
Макс. потеря
давления,
(Па)
Активная
фильтрующая
поверхность,
(кв.м)
Вес,
(кг)
SCS FAN-120
FAN-150
9000 1600 150 250

Примечание

  • Указан расход воздуха без учета сети.
  • Эффективность очистки фильтра > 99%.
  • Напряжение питания электромагнитного клапана системы самоочистки 24 В.
  • Макс. значение давления сжатого воздуха 5 Атм.
  • Расход сжатого воздуха 150 л/мин свободного воздуха.
  • Габариты фильтра ДхШхВ 1200х1200х2870 мм.
