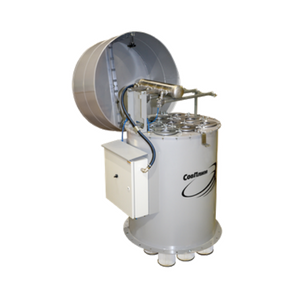

Силосный фильтр SFB

Фильтры серии SFB — это экономичное и надёжное решение для аспирации силосов, загружаемых под избыточным давлением.

Конструкция представляет собой моноблочные патронные фильтры непрерывного действия с автоматической системой самоочистки, размещённые в прочном цилиндрическом корпусе.

Фильтрующая поверхность может варьироваться от 15 до 27 м², а в стандартной комплектации используется полиэстеровая ткань с e-PTFE-мембраной, обеспечивающей высокую эффективность очистки воздуха.

Регенерация фильтра осуществляется импульсной продувкой сжатым воздухом. Оборудование может устанавливаться внутри помещений при температуре до +5 °C, а также снаружи — при температуре до −40 °C.

Это делает фильтры универсальными и подходящими для эксплуатации в различных климатических условиях.

Применение

Фильтры серии SFB используются для аспирации силосов, загружаемых под давлением. Они выпускают очищенный воздух наружу, поддерживают нормальный уровень давления в хранилище и способствуют снижению влияния на окружающую среду.

Оборудование поставляется в полностью собранном виде, что значительно упрощает процесс монтажа.

• Вентиляция силосов и бункеров.
• Аспирация мест пересыпок.

Ограничения в применении

Фильтры серии SFB не оснащены функционалом взрывозащиты и не подходят для работы с рядом типов пыли. Их использование ограничено в случаях, когда воздушная среда содержит:

• тлеющую или самовозгорающуюся пыль;
• волокнистую пыль;
• слипающуюся пыль;
• пыли с повышенной влажностью.

Преимущества

Фильтры SFB обеспечивают высокую эффективность очистки воздуха и удобство обслуживания. Их конструкция и технология регенерации делают эксплуатацию простой и безопасной.

• Высокая степень очистки — остаточная запылённость 5–10 мг/м³ и ниже благодаря качественным фильтровальным материалам и усовершенствованной системе регенерации.
• Простая сборка и установка — фильтры поставляются как цельные блоки или укрупнённые модули, что ускоряет монтаж даже в условиях ограниченного пространства.
• Защита корпуса — возможна пескоструйная обработка и трёхслойное покрытие красками финского производителя для повышения стойкости к внешним воздействиям.
• Удобное обслуживание — замена фильтровальных элементов выполняется из «чистой» зоны без демонтажа оборудования.
• Компактность — конструкция подходит для монтажа в условиях ограничений по длине, ширине и высоте.
• Эргономичность — при замене основная нагрузка приходится на панель чистой зоны, что снижает нагрузку на персонал.
• Безопасность — обслуживание проводится в «чистой» зоне, что исключает контакт с загрязнёнными элементами.

Принцип работы

Во время загрузки силоса загрязнённый воздух под действием избыточного давления поступает во внутреннюю часть фильтра и равномерно распределяется по «грязной» камере. Проходя через фильтрующий материал картриджей, частицы пыли оседают на его поверхности, а очищённый воздух направляется в «чистую» камеру и выводится наружу.

По мере накопления загрязнений на поверхности фильтровальных элементов увеличивается сопротивление воздушному потоку. Для восстановления работоспособности применяется регенерация — автоматическая импульсная продувка сжатым воздухом, управляемая контроллером. При достижении заданного перепада давления ΔР контроллер открывает электромагнитные клапаны, и мощный импульс воздуха сбрасывает налипшие частицы обратно в силос.

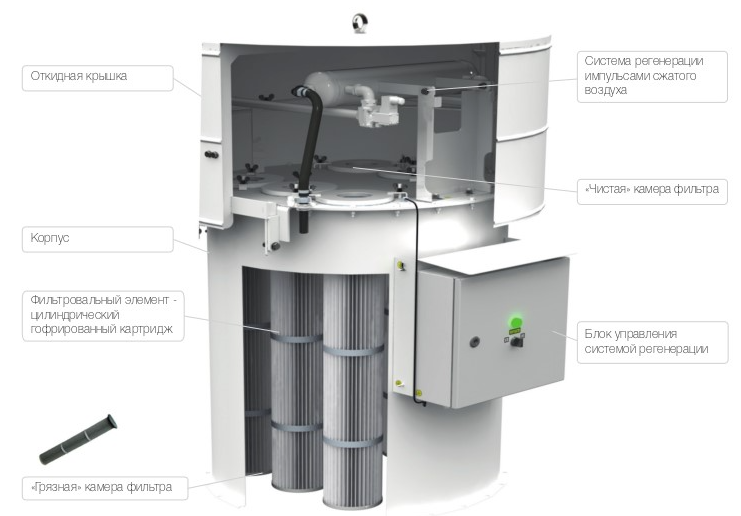

Конструктивные особенности

Фильтры серии SFB имеют цилиндрический корпус с откидной крышкой, изготовленный из листовой стали и покрытый стойкой порошковой краской. Внутри корпуса расположены фильтровальные элементы, а под крышкой — система продувки. Блок управления размещён на внешней боковой стенке фильтра.

Для эксплуатации при температурах до −40 °C блок управления снабжается внутренней термоизоляцией и подогревом, ресивер выполняется из нержавеющей стали, а клапаны регенерации комплектуются морозостойкими мембранами. Такое исполнение обеспечивает стабильную работу фильтра даже в условиях экстремально низких температур.

Фильтровальные элементы

Фильтровальный элемент для фильтра SFB представляет собой цилиндрический продольно гофрированный патрон (картридж) из нетканого материала. Стандартно применяемая фильтровальная ткань – полиэстер.

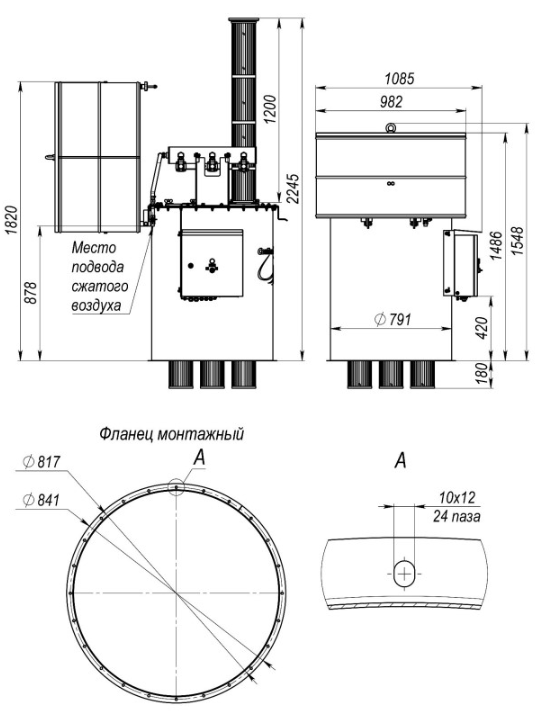

Габаритные размеры SFB

* — Фланец монтажный закрывается отдельно

** — Для картриджа длиной 1 200 мм

Подача сжатого воздуха осуществляется через штуцер с наружной резьбой 1/2″.

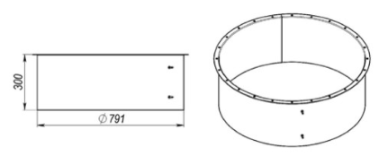

Чертёж патрубка монтажного МC-SFB

Технические характеристики SFB

* Номинальный расход очищаемого газа — расход при удельной газовой нагрузке, равной 1,0 м3/ (м2*мин) для данной серии фильтров.

**Максимальный расход очищаемого газа рассчитан при удельной газовой нагрузке равной 1,25 м3/ (м2*мин). Подбор модели фильтра для конкретных условий эксплуатации рекомендуется выполнять совместно со специалистом завода-изготовителя.
