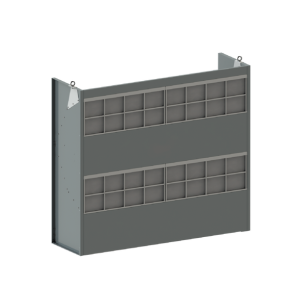

Вытяжные шкафы для окраски распылением JAP

Вытяжные шкафы серии JAP разработаны для удаления загрязнённого воздуха из рабочей зоны и очистки его от сухой и влажной пыли, возникающей при распылении красок, лаков, морилок, грунтов и других подобных веществ.

Модели и производительность

  • Шкафы с двумя рядами вытяжных решёток (обозначение "2" в модели): производительность 3500 м³/ч.
  • Шкафы с тремя рядами вытяжных решёток (обозначение "3" в модели): производительность 5250 м³/ч.

Преимущества и особенности

  • Модульная конструкция. Шкафы имеют секционную конструкцию, позволяющую адаптировать их производительность под требования заказчика.
  • Двухступенчатая фильтрация. Система фильтрации использует: Paint-Stop для улавливания краско-пылевых частиц. Гофрированный картон для инерционного улавливания. Замена фильтров проста и не требует специальной подготовки.
  • Контроль загрязнённости фильтров. Каждый шкаф оснащён жидкостным дифференциальным манометром, который контролирует степень загрязнения фильтровальных вставок.
  • Варианты подключения. Вытяжной патрубок может быть установлен в верхней части шкафа (индекс "T") или в нижней (индекс "D").

Принцип работы JAP

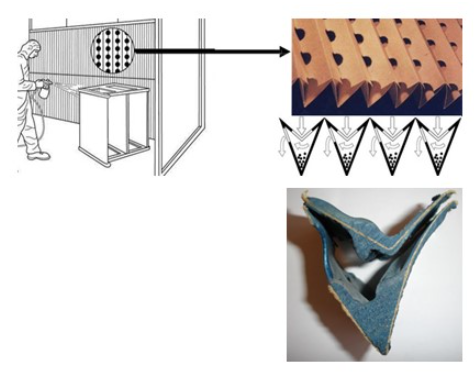

Загрязнённый воздух, создаваемый процессами окраски, втягивается вытяжными решётками за счёт разряжения, формируемого вентилятором (приобретается отдельно). Воздух проходит через одну или две ступени фильтрации в зависимости от модели.

Модели с двухступенчатой очисткой (например, JAP-2(3)-T(D)-IF)

  • Первая ступень: инерционные фильтры IF-JAP (класс G2), задерживающие крупную и мелкодисперсную пыль.
  • Вторая ступень: краско-пылеулавливающие фильтры PSF-JAP (Paint-Stop, класс G4), удерживающие мелкие частицы.
    Эти модели подходят для интенсивных работ.

Модели с одноступенчатой очисткой (например, JAP-2(3)-T(D))

  • Основные фильтры PSF-JAP (Paint-Stop, класс G4) сразу задерживают всю пыль.
    Эти фильтры требуют более частой замены при высокой интенсивности окраски.

Контроль состояния фильтров

В процессе эксплуатации загрязнение фильтров увеличивает их сопротивление воздушному потоку. Для мониторинга используется встроенный дифференциальный манометр. При достижении критического значения ΔP необходимо заменить фильтрующие элементы.

Дополнительные возможности

  • Возможность установки третьей ступени фильтрации с использованием активированного угля для устранения сильных запахов.

Одна ступень очистки: Вытяжной шкаф с фильтром Paint-Stop

В стандартной комплектации применяются вставки из материала PaintStop с классом фильтрации G4 (ГОСТ Р ЕН 779).

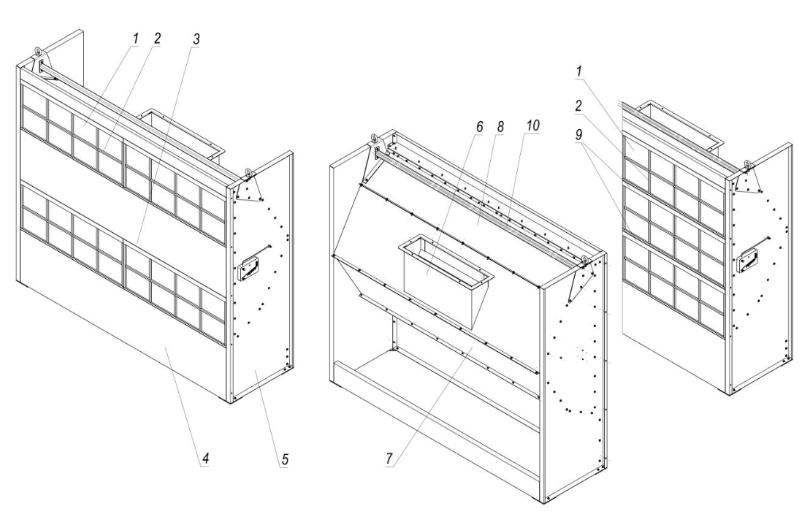

Общий вид и основные составные части

  1. фильтр Paint-Stop;
  2. решетка прижимная
  3. панель затеняющая средняя
  4. панель затеняющая нижняя
  5. стенка боковая
  6. стенка задняя с патрубком
  7. стенка задняя
  8. панель задняя
  9. панель затемняющая узкая

Две ступени очистки: Вытяжной шкаф с фильтром Paint-Stop и гофрированным фильтром.

Дополнительно шкафы могут быть укомплектованы лабиринтным фильтром из специального картона для грубой очистки с классом фильтрации G2 (ГОСТ Р ЕН 779).

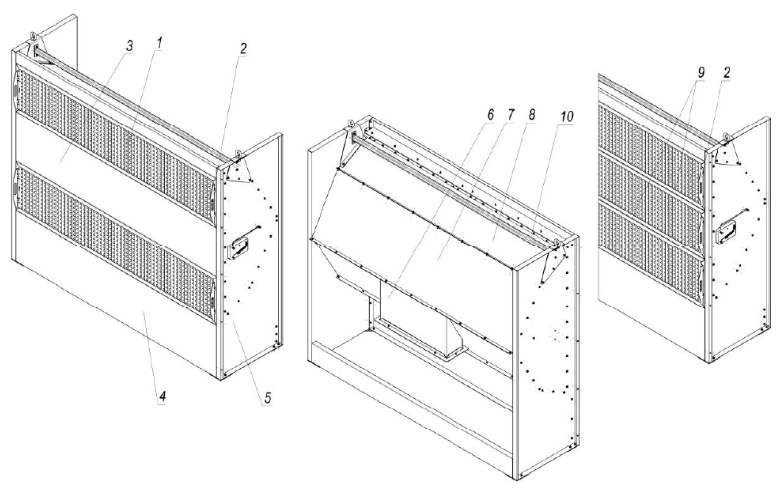

Общий вид и основные составные части

  1. фильтр гофрированный и фильтр Paint-Stop;
  2. фиксатор гофры;
  3. панель затеняющая средняя;
  4. панель затеняющая нижняя;
  5. стенка боковая;
  6. стенка задняя с патрубком;
  7. стенка задняя;
  8. панель задняя;
  9. планка соединительная.

Фильтры и аксессуары

Сменные фильтры

Картинка Код Артикул Наименование

РЗ* PSF-JAP

Фильтр краско-пылеулавливающий. Не регенерируемый.
Размер: 2500 х 500 мм.
Материал: стекловолокно (Paint-Stop).
Класс фильтра: G4, ГОСТ Р ЕН 779.
Количество фильтров для заказа:

- шкафы серии JAP-2 — 2 шт.

- шкафы серии JAP-3 — 3 шт.

РЗ* IF-JAP

Фильтр инерционный гофрированный. Не регенерируемый.
Размер: 2500 х 500 мм.
Материал: картон.
Класс фильтра: G2, ГОСТ Р ЕН 779.
Количество фильтров для заказа:

- шкафы серии JAP-2 — 2 шт.

- шкафы серии JAP-3 — 3 шт.

Аксессуары

Картинка Код Артикул Наименование

6397 OL-JAP-250 Переход Ø250 мм.
6398 OL-JAP-315 Переход Ø315 мм.
6399 OL-JAP-355 Переход Ø355 мм.
6400 OL-JAP-400 Переход Ø400 мм.

Технические характеристики JAP

Характеристики шкафов

Модель JAP-2-T (код 501277) JAP-2-T-IF (код 501281) JAP-3-T (код 501278) JAP-3-T-IF (код 501282)
JAP-2-D (код 501279) JAP-2-D-IF (код 501283) JAP-3-D (код 501280) JAP-3-D-IF (код 501284)
Площадь живого сечения, м2
1,5
2,25
Производительность, м3
3500
5250
Аэродинамическое сопротивление, Па
500
Габаритные размеры, мм (В х Д х Ш)
2 200 х 2 550 х 750
Фильтровальный материал Paint-Stop, комплект
2
3
Фильтр лабиринтный картонный, комплект 2 3
Масса, кг
120
Класс пожаробезопасности по DIN 53438
F1

Характеристики фильтров

Характеристика Значение
Paint-Stop
Размер фильтра, мм 500 х 2450
Средняя эффективность очистки по весу, Paint-Stop, % 91–98
Пылеёмкость (тест тумана краски), Paint-Stop, г/м2 5 900
Класс фильтрации Paint-Stop, ГОСТ Р ЕН 779 G4
Лабиринтный фильтр
Размер фильтра, мм 500 х 2450
Средняя эффективность очистки по весу, лабиринтный фильтр, % 90–95
Пылеёмкость (тест тумана краски), лабиринтный фильтр, г/м2 15 000
Класс фильтрации лабиринтного фильтра, ГОСТ Р ЕН 779 G2
