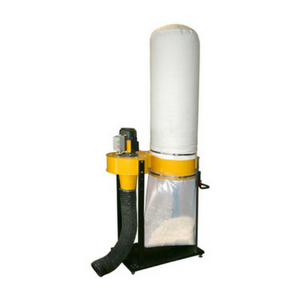

Установка пылеулавливающая ПУ-1500/3000/5000Д/SP
Назначение
Установка пылеулавливающая аспирационная предназначена для удаления и очистки воздуха от стружки и опилок при обработке древесины и сбора отходов в мешках- накопителях (пылесборниках).
Пылеулавливающая установка (стружкоотсос) может использоваться для удаления загрязненного воздуха, как от отдельного станка, так и от группы станков, удаленных от установки на расстоянии до 5 м.
Пылеулавливающая установка эксплуатируется в помещении как конечное устройство по рециркуляционной схеме. Температура перемещаемого воздушного потока не должна превышать +90 град С. Очищаемый воздушный поток не должен содержать взрывоопасных и агрессивных смесей.
Функционирование
Загрязненный воздух вместе с опилками и стружкой из рабочей зоны через всасывающие шланги вентилятором подается на циклон, в котором более крупные частицы пыли отбрасываются к стенкам корпуса, теряют скорость и падают в пылесборник. Легкие частицы пыли, перемещаемые потоком воздуха, попадают в полость тканевого фильтра и оседают на его стенках. При заполнении пылесборника и фильтра необходимо снять хомуты и очистить пылесборник и фильтр. Установка может иметь до трех циклонов с пылесборниками.
Конструкция
Пылевой вентилятор, циклон(ы), пылесборник(и) и фильтр(ы) пылеулавливающей установки монтируются на платформе с двумя роликовыми и двумя регулируемыми опорами. Пылесборник и фильтр крепятся к корпусу циклона хомутами. Один или несколько вытяжных шлангов подключаются к входному патрубку вентилятора (диаметр подсоединения 160 мм). Гибкий полиуретановый шланг типа ВПу-160/SP заказывается дополнительно. На корпусе циклона имеются ручки для перемещения пылеулавливающей установки.
Модели и характеристики
Модель | Производи- тельность , (куб.м/ч) |
Объем пылесборника , (куб.м) |
Активная фильтрующая поверхность , (кв.м) |
Потребляемая мощность , (кВт) |
Габариты ШхДхВ , (мм) |
Вес , (кг) |
ПУ-1500Д/SP | 1500 | 0,19 | 2,5 | 1,5 | 1145х542х2400 | 55 |
ПУ-3000Д/SP | 3000 | 2x0,19 | 2x2,5 | 2,2 | 1850х542х2400 | 87 |
ПУ-5000Д/SP | 5000 | 3x0,19 | 3x2,5 | 4,0 (5,5) | 2850х830х2550 | 156 |
Примечание
- Напряжение питания 3 фазы 380 В, частота сети 50 Гц.
- Уровень шума не более 85 дБ(А).
- Разрежение на входе, полное: 1050 Па.
