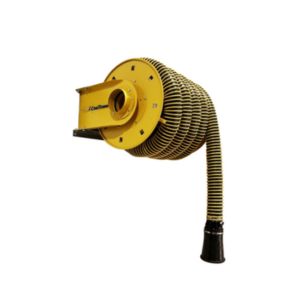

Механическая вытяжная катушка КАТУШКАБАЙ

Механическая вытяжная катушка КАТУШКАБАЙ предназначена для эффективного удаления выхлопных газов в гаражах, на станциях техобслуживания и других промышленных объектах.

Катушка отличается уменьшенными габаритами и меньшим весом по сравнению с аналогами, сохраняя неизменно высокое качество работы.

Катушка состоит из барабана, к которому подключается вытяжной шланг с газоприёмной насадкой. Удаление выхлопных газов производится с помощью вентилятора подходящей производительности, который заказывается отдельно.

Надежный механизм размотки

Система основана на прочном пружинном механизме ленточного типа, который:

• Позволяет плавно разматывать и фиксировать шланг на нужной длине.
• Снижает эксплуатационные расходы за счёт долговечности конструкции.

Основные области применения

• Производственные помещения по сборке двигателей.
• Ремонтные зоны и СТО.
• Станции технического осмотра.
• Гаражи для гражданского и военного транспорта.

Преимущества КАТУШКАБАЙ

• Эффективное удаление выхлопных газов. Полный вывод загрязнений непосредственно от выхлопной трубы позволяет экономить тепло и электроэнергию, особенно по сравнению с системами общей вентиляции.
• Экономия рабочего пространства. Вытяжной шланг аккуратно наматывается на барабан, не мешая движению автомобилей и персонала.
• Гибкость использования. Подходит для автомобилей с любым расположением и конфигурацией выхлопных труб.
• Долговечность конструкции. Жесткая рама и полимерный подшипник скольжения обеспечивают устойчивую работу даже при неровной установке.
• Автоматизация работы. Встроенные микровыключатели и пульт управления позволяют автоматически включать и выключать вентилятор при работе катушки.
• Защита и стильный дизайн. Износостойкое порошковое покрытие защищает корпус от агрессивных сред, а современный дизайн и возможность покраски в требуемый цвет позволяют гармонично вписать устройство в любой интерьер

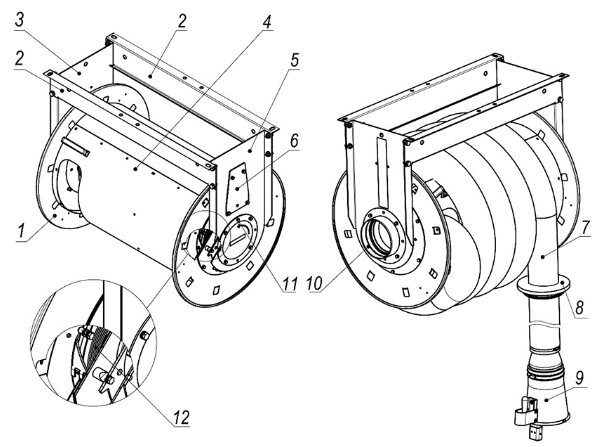

Устройство КАТУШКАБАЙ

1. диск,
2. балка,
3. стойка воздуховода,
4. барабан,
5. стойка привода,
6. стопорный механизм барабана,
7. шланг вытяжной (опция),
8. резиновый ограничитель шланга,
9. насадка газоприёмная (опция),
10. патрубок,
11. стопорный болт,
12. пружинный привод.

Принцип работы КАТУШКАБАЙ

В нерабочем состоянии вытяжной шланг (поз.7) намотан на барабан катушки (поз.4). Перед началом работы вытяжной шланг разматывается вручную, насадка газоприёмная (поз.9) подсоединяется к выхлопной трубе автомобиля.

Загрязнённый воздух, выходящий из выхлопной трубы, всасывается через газоприёмную насадку, проходит по гибкому шлангу и выбрасывается через выходной патрубок в систему вентиляции.

После завершения работ по обслуживанию автомобиля насадка отсоединяется, шланг наматывается на барабан при помощи пружинного привода (поз.12).

Стопорный механизм барабана (поз.6), установленный на стойке привода (поз.5), удерживает барабан в требуемом положении.

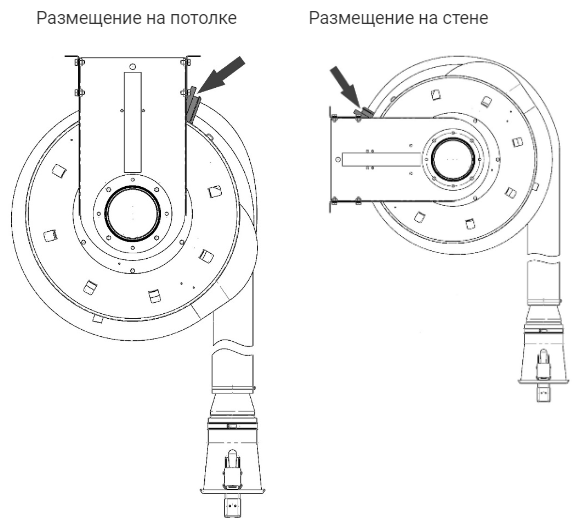

Варианты монтажа КАТУШКАБАЙ

• Вытяжная катушка легко крепится к стене, потолку или к консоли для увеличения радиуса охвата.
• Катушку можно подключить как к отдельному вентилятору, так и к соответствующей вентиляционной системе.

Технические характеристики КАТУШКАБАЙ

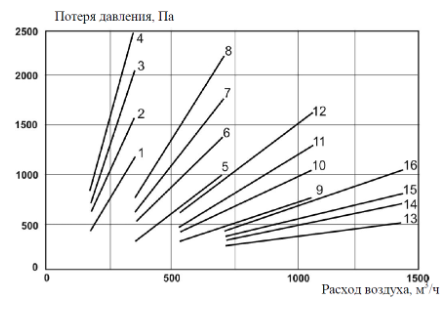

График потери давления КАТУШКАБАЙ

1. Ø 75, L – 5 м;
2. Ø 75, L – 7,5 м;
3. Ø 75, L – 10 м;
4. Ø 75, L – 12,5 м;
5. Ø 100, L – 5 м;
6. Ø 100, L – 7,5 м;
7. Ø 100, L – 10 м;
8. Ø 100, L – 12,5 м;
9. Ø 125, L – 5 м;
10. Ø 125, L – 7,5 м;
11. Ø 125, L – 10 м;
12. Ø 125, L – 12,5 м;
13. Ø 150, L – 5 м;
14. Ø 150, L – 7,5 м;
15. Ø 150, L – 10 м;
16. Ø 150, L – 12,5 м

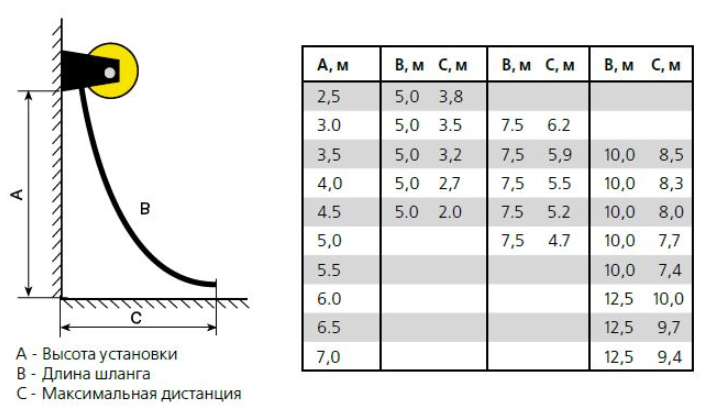

Зона обслуживания КАТУШКАБАЙ
