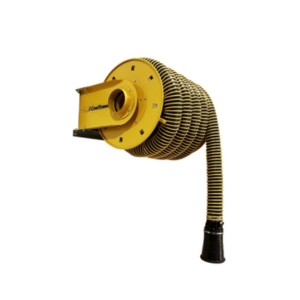

Механическая вытяжная катушка SER-M

Механическая вытяжная катушка SER-M разработана для удаления выхлопных газов в гаражах и на станциях технического обслуживания.

Она имеет более компактные размеры и меньший вес по сравнению с моделью SER-P, при этом сохраняя высокое качество работы.

Конструкция катушки включает барабан, к которому подключаются вытяжной шланг и газоприёмная насадка.

Удаление выхлопных газов обеспечивается вентилятором с необходимой производительностью.

Разматывание и фиксация шланга на нужной длине осуществляется с помощью надёжного пружинного механизма. Такая система гарантирует длительный срок службы устройства и значительно снижает эксплуатационные расходы.

Области применения SER-M

• производство двигателей,
• ремонтные зоны,
• СТО,
• станции технического осмотра,
• гаражи гражданского и военного назначения.

Комплект поставки SER-M

Вентилятор, шланг для удаления выхлопных газов и вытяжная насадка не входят в стандартный комплект поставки и должны заказываться отдельно.

Особенности и преимущества SER-M

• Полное удаление выхлопных газов из помещения.
• Экономия тепла и электроэнергии за счет удаления выхлопных газов непосредственно от выхлопной трубы по сравнению с общеобменной вентиляцией.
• Несколько катушек могут подключаться к одному вытяжному вентилятору. Вытяжной шланг намотан на барабан катушки и не загромождает рабочее пространство, не мешает проезду автомобилей и проходу обслуживающего персонала.
• Возможность обслуживания автомобилей с различным расположением и конфигурацией выхлопных труб.
• Использование в качестве привода надежной и долговечной пружины ленточного типа в сочетании со специально разработанным нашими конструкторами механизмом фиксации, позволяет плавно разматывать и сматывать вытяжной шланг и фиксировать его нужной точке.
• Жесткая рама катушки позволяет прочно закрепить ее на любой поверхности, что в сочетании с применением полимерного подшипника скольжения для вращения барабана, уменьшает зависимость работоспособности от некачественного монтажа, а именно, при некоторых перекосах в установке и
  креплении катушек.
• Использование в конструкции полимерного подшипника скольжения для вращения барабана, дополнительно увеличивает надежность и срок службы катушки.
• Вариации исполнений по габаритам и массе при сохранении производительности и качества изготовления.
• Применение элементов автоматики (микровыключатели MSR и пульт управления вентилятором PU F) обеспечивает автоматическое включение/выключение вентилятора при вращении барана катушки.
• Износостойкая порошковая покраска корпуса катушки в течение многих лет сохраняет внешний вид и защищает от воздействия агрессивных сред.
• Современный дизайн и возможность покраски в требуемый цвет, позволяет гармонично вписать катушку в интерьер любой станции обслуживания.
• Вариации исполнений по габаритам и массе при сохранении производительности и качества изготовления.

Устройство SER-M

1. диск,
2. балка,
3. стойка воздуховода,
4. барабан,
5. стойка привода,
6. стопорный механизм барабана,
7. шланг вытяжной (опция),
8. резиновый ограничитель шланга,
9. насадка газоприёмная (опция),
10. патрубок,
11. стопорный болт,
12. пружинный привод.

Принцип работы SER-M

В нерабочем состоянии вытяжной шланг (поз.7) намотан на барабан катушки (поз.4). Перед началом работы вытяжной шланг разматывается вручную, насадка газоприёмная (поз.9) подсоединяется к выхлопной трубе автомобиля.

Загрязнённый воздух, выходящий из выхлопной трубы, всасывается через газоприёмную насадку, проходит по гибкому шлангу и выбрасывается через выходной патрубок в систему вентиляции.

После завершения работ по обслуживанию автомобиля насадка отсоединяется, шланг наматывается на барабан при помощи пружинного привода (поз.12).

Стопорный механизм барабана (поз.6), установленный на стойке привода (поз.5), удерживает барабан в требуемом положении.

Варианты монтажа SER-M

• Вытяжная катушка легко крепится к стене, потолку или к консоли для увеличения радиуса охвата.
• Катушку SER-M можно подключить как к отдельному вентилятору, так и к соответствующей вентиляционной системе.

Технические характеристики SER-M

График потери давления SER-M

1. Ø 75, L – 5 м;
2. Ø 75, L – 7,5 м;
3. Ø 75, L – 10 м;
4. Ø 75, L – 12,5 м;
5. Ø 100, L – 5 м;
6. Ø 100, L – 7,5 м;
7. Ø 100, L – 10 м;
8. Ø 100, L – 12,5 м;
9. Ø 125, L – 5 м;
10. Ø 125, L – 7,5 м;
11. Ø 125, L – 10 м;
12. Ø 125, L – 12,5 м;
13. Ø 150, L – 5 м;
14. Ø 150, L – 7,5 м;
15. Ø 150, L – 10 м;
16. Ø 150, L – 12,5 м

Зона обслуживания SER-M
