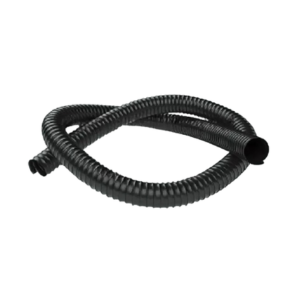

Гибкий промышленный воздуховод RH-PVC XF

Заказать
Заказать

Гибкий полимерный воздуховод RH-PVC XF из ПВХ предназначен для монтажа систем вентиляции и кондиционирования, а также для комплектации различного вентиляционного оборудования.

Изделие обеспечивает эффективную транспортировку газообразных сред, включая масляный туман и сварочные дымовые газы, при минимальных потерях давления и высокой надежности эксплуатации.

Легкая конструкция и высокая гибкость позволяют легко интегрировать воздуховод в сложные системы, обеспечивая стабильную работу вытяжных и напорно-всасывающих систем.

Применение

  • монтаж различных систем вентиляции и кондиционирования, комплектация вентиляционного оборудования;
  • транспортировка газообразных сред, таких как масляные испарения и сварочный дым;
  • использование в вытяжных системах для удаления загрязненного воздуха.

Свойства

  • очень легкое исполнение;
  • высокая гибкость и возможность установки в сложных конфигурациях;
  • высокая осевая сжимаемость (5:1);
  • устойчивость к масляным и топливным парам;
  • стойкость к воздействию химикатов;
  • минимальный радиус изгиба;
  • возможность электростатической разгрузки при заземлении спирали.

Конструкция и материал

Спираль воздуховода выполнена из пружинной стали, обеспечивающей прочность и устойчивость к механическим воздействиям.

Корпус состоит из ткани с двухсторонним ПВХ покрытием, а толщина стенки между витками спирали составляет примерно 0,25 мм, что обеспечивает легкость конструкции и долговечность изделия.

Технические характеристики RH-PVC XF

Диаметр внутренний Диаметр внешний Рекомендуемые границы давления Радиус изгиба Вес Стандартные длины
Избыточное давление Вакуум
мм мм бар бар мм кг / м м
38 44 0,170 -0,142 44 0,10 10/15
40 46 0,170 -0,142 46 0,10 10/15
45 51 0,170 -0,142 51 0,11 10/15
50 56 0,165 -0,142 56 0,12 10/15
60 66 0,165 -0,113 66 0,14 10/15
63 69 0,160 -0,103 69 0,15 10/15
65 71 0,160 -0,098 71 0,15 10/15
70 76 0,157 -0,088 76 0,17 10/15
75 81 0,150 -0,078 81 0,18 10/15
80 86 0,145 -0,069 86 0,19 10/15
90 96 0,132 -0,059 96 0,22 10/15
100 108 0,120 -0,049 108 0,24 10/15
110 118 0,110 -0,044 118 0,27 10/15
115 123 0,107 -0,041 123 0,29 10/15
120 128 0,105 -0,038 128 0,30 10/15
125 133 0,100 -0,035 133 0,32 10/15
130 138 0,095 -0,035 138 0,33 10/15
140 148 0,090 -0,035 148 0,35 10/15
150 158 0,080 -0,035 158 0,37 10/15
160 168 0,075 -0,025 168 0,44 10/15
170 180 0,073 -0,023 180 0,47 10/15
175 185 0,072 -0,022 185 0,50 10/15
180 190 0,070 -0,020 190 0,54 10/15
200 210 0,060 -0,020 210 0,60 10/15
225 236 0,055 -0,015 236 0,70 10/15
250 261 0,050 -0,010 261 0,79 10/15
280 291 0,044 -0,007 291 0,88 10
300 311 0,040 -0,005 311 0,95 10
315 326 0,033 -0,003 326 1,00 10
350 353 0,030 -0,003 359 1,15 10
400 403 0,020 -0,002 409 1,35 10
450 462 0,020 -0,002 462 1,52 10
