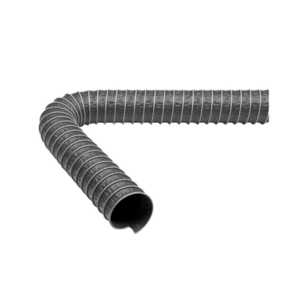

Промышленный воздуховод для вентиляции RH-Clip VINYL (Винил)
Напорно-всасывающий вентиляционный рукав RH-Clip VINYL изготовлен из ПВХ-пленки с внешней зажимной спиралью и предназначен для эффективной транспортировки воздуха в системах вентиляции и кондиционирования.
Конструкция рукава обеспечивает надежность работы при пониженном давлении и повышенную износостойкость за счет внешней стальной спирали.
Легкий и гибкий материал рукава делает его удобным для монтажа в вытяжных системах и при удалении воздуха из помещений или оборудования.
Применение
- системы вентиляции и кондиционирования;
- вытяжное оборудование;
- всасывание и удаление воздуха;
- условия пониженного давления.
Свойства
- прочный и недорогой;
- очень гибкий и удобный в монтаже;
- хорошая осевая сжимаемость;
- малый радиус изгиба;
- внешняя стальная спираль защищает от износа;
- специальный метод зажима обеспечивает высокую прочность на разрыв материала шланга и внешней спирали.
Конструкция и материал
Внешняя спираль рукава изготовлена из оцинкованной стали, обеспечивая прочность и долговечность изделия.
Стенка шланга выполнена из ПВХ-пленки, что придает рукаву гибкость и облегчает его использование в различных вентиляционных системах.
Технические характеристики RH-Clip VINYL
| Диаметр внутренний | Рекомендуемые границы давления | Радиус изгиба | Вес | Стандартные длины | |
| Избыточное давление | Вакуум | ||||
| мм | бар | бар | мм | кг / м | м |
| 50 |
0,600
|
-0,132 | 30 | 0,40 | 3-10 |
| 55 |
0,580
|
-0,127 | 33 | 0,40 | 3-10 |
| 60 |
0,550
|
-0,124 | 36 | 0,50 | 3-10 |
| 65 |
0,500
|
-0,110 | 39 | 0,50 | 3-10 |
| 70 |
0,400
|
-0,108 | 42 | 0,50 | 3-10 |
| 75 |
0,350
|
-0,098 | 45 | 0,50 | 3-10 |
| 80 |
0,300
|
-0,088
|
48 | 0,50 | 3-10 |
| 90 |
0,260
|
-0,078
|
54 | 0,60 | 3-10 |
| 100 |
0,230
|
-0,066
|
60 | 0,60 | 3-10 |
| 110 |
0,200
|
-0,056
|
66 | 0,60 | 3-10 |
| 120 | 0,180 |
-0,051
|
72 | 0,70 | 3-10 |
| 125 | 0,170 |
-0,049
|
75 | 0,70 | 3-10 |
| 130 | 0,150 |
-0,047
|
78 | 0,80 | 3-10 |
| 140 | 0,140 |
-0,044
|
84 | 0,80 | 3-10 |
| 150 | 0,140 | -0,043 | 90 | 0,90 | 3-10 |
| 160 | 0,130 | -0,038 | 96 | 0,90 | 3-10 |
| 170 | 0,120 |
-0,034
|
102 | 0,90 | 3-10 |
| 175 | 0,110 |
-0,032
|
105 | 1,00 | 3-10 |
| 180 | 0,110 | -0,030 | 108 | 1,00 | 3-10 |
|
200
|
0,100 |
-0,023
|
120 | 1,10 | 3-10 |
| 215 | 0,090 |
-0,022
|
151 | 1,10 | 3 / 6 |
|
225
|
0,080 |
-0,020
|
158 | 1,20 | 3 / 6 |
|
250
|
0,080 | -0,016 | 175 | 1,40 | 3-10 |
|
275
|
0,070
|
-0,013 | 193 | 1,70 | 3-10 |
|
300
|
0,060
|
-0,011 | 210 | 1,90 | 3-10 |
| 315 |
0,060
|
-0,010 | 221 | 1,90 | 3-10 |
|
325
|
0,050
|
-0,009
|
228 | 2,00 | 3-10 |
|
350
|
0,050
|
-0,008
|
245 | 2,20 | 3-10 |
|
375
|
0,040
|
-0,007
|
263 | 2,60 | 3-10 |
|
400
|
0,030
|
-0,006
|
280 | 2,80 | 3-10 |
|
450
|
0,030
|
-0,005
|
360 | 3,30 | 3-10 |
|
500
|
0,030
|
-0,004
|
400 | 3,80 | 3-10 |
|
550
|
0,020
|
-0,003
|
440 | 4,30 | 3-10 |
|
600
|
0,020
|
-0,003
|
480 | 4,90 | 3-10 |
|
900
|
0,010 | -0,001 | 720 | 7,00 | 3-10 |
