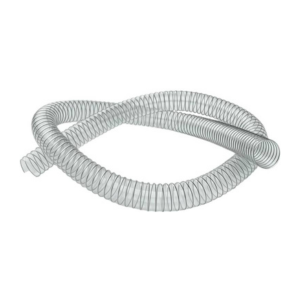

Гибкий полиуретановый абразивостойкий воздуховод RH-PUR XF (0,5 мм)

Заказать
Заказать

Универсальный абразивостойкий гибкий полиуретановый шланг (воздуховод) напорно-всасывающего типа предназначен для эксплуатации в вытяжных и пылеудаляющих системах, а также для транспортировки газообразных сред и различных твердых частиц.

Шланг эффективно используется для перемещения древесной пыли, волокон, стружки, опилок и других абразивных материалов, обеспечивая надежную и безопасную работу оборудования.

Благодаря высокой гибкости и малому радиусу изгиба воздуховод легко монтируется в ограниченных пространствах и подходит для подключения к подвижным элементам оборудования.

Прозрачные стенки позволяют визуально контролировать процесс транспортировки среды.

Применение

  • транспортировка мелкозернистых абразивных твердых веществ: пыли, порошков, волокон, стружки, опилок;
  • перемещение газообразных сред, включая масляные испарения и сварочный дым;
  • всасывание древесной пыли и отходов на деревообрабатывающих станках;
  • использование в вытяжных и пылеудаляющих системах на производственных объектах.

Свойства

  • высокая абразивостойкость;
  • очень легкое исполнение;
  • высокая гибкость и минимальный радиус изгиба;
  • высокая осевая сжимаемость до 4:1;
  • высокая устойчивость к растяжению и разрыву;
  • безопасный перегиб без потери проходимости;
  • герметичность и непроницаемость для жидкостей и газов;
  • возможность электростатической разгрузки при заземлении спирали;
  • устойчивость к масляным и топливным парам;
  • устойчивость к воздействию ультрафиолета и озона;
  • сохранение гибкости при пониженных температурах;
  • оптимальное соотношение цены и эксплуатационных характеристик.

Конструкция и материал

Шланг выполнен на основе прочной спирали из пружинной стали, которая обеспечивает устойчивость к механическим нагрузкам и сохранение формы при работе в напорно-всасывающих режимах.

Рабочая часть изготовлена из экструдированной прозрачной полиуретановой ленты, обладающей высокой стойкостью к истиранию и воздействию агрессивных сред.

Толщина стенки между витками спирали составляет примерно 0,5 мм, что обеспечивает оптимальный баланс между прочностью и гибкостью конструкции.

Технические характеристики RH-PUR XF (0,5 мм)

Диаметр внутренний Рекомендуемые границы давления Радиус изгиба Диаметр внешний
(справочно**)		 Вес
(справочно**)		 Стандартные длины
Избыточное давление Вакуум
мм бар бар мм мм кг / м м
25* 0,820 -0,200 15 32 0,18 25
30* 0,810 -0,200 18 37 0,23 10/20
32* 0,810 -0,200 19 39 0,23 10/20
38 0,790 -0,200 22 45 0,26 10/15/20
40 0,790 -0,200 23 47 0,27 10/15/20
45 0,790 -0,200 24 52 0,29 10/15/20
50 0,770 -0,200 25 57 0,30 10/15/20
60 0,770 -0,190 35 68 0,35 10/15/20
63 0,760 -0,170 37 71 0,36 10/15/20
65 0,760 -0,160 38 73 0,38 10/15/20
70 0,750 -0,160 40 78 0,41 10/15/20
75 0,750 -0,130 43 83 0,50 10/15/20
80 0,680 -0,130 45 88 0,53 10/15/20
90 0,530 -0,090 50 99 0,60 10/15/20
100 0,380 -0,090 55 108 0,67 5/10/15/20
110 0,320 -0,090 60 119 0,73 5/10/15/20
115 0,320 -0,090 63 124 0,76 5/10/15/20
120 0,320 -0,090 65 129 0,79 5/10/15/20
125 0,320 -0,090 68 134 0,83 5/10/15/20
130 0,230 -0,090 70 139 0,84 5/10/15/20
140 0,230 -0,060 75 149 0,86 5/10/15/20
150 0,230 -0,060 80 159 0,89 5/10/15/20
160 0,230 -0,060 85 169 1,05 5/10/15/20
170 0,180 -0,060 90 179 1,09 5/10/15/20
175 0,180 -0,060 93 184 1,11 5/10/15/20
180 0,180 -0,060 95 189 1,13 5/10/15/20
200 0,180 -0,060 105 210 1,25 5/10/15/20
225 0,120 -0,030 118 235 1,41 5/10/15/20
250 0,120 -0,030 130 260 1,49 5/10/15/20
280 0,120 -0,030 145 290 1,67 5/10/15/20
300 0,110 -0,030 155 310 1,78 5/10/15/20
315 0,090 -0,025 160 325 2,03 5/10/15/20
350 0,090 -0,025 180 360 2,44 5/10/15/20
400 0,080 -0,025 210 410 3,04 5/10
450 0,070 -0,020 240 460 3,42 5/10
٭Данные позиции являются нестандартными, требуется уточнение сроков поставки и минимального объема заказа. **Указан справочный параметр, который может отличаться от приведенного в таблице из-за особенностей технологии производства.
