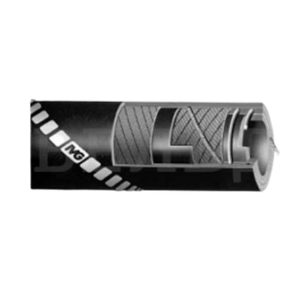

Абразивостойкий рукав IVG ABR Volga
Абразивостойкий шланг IVG ABR Volga предназначен для подачи и всасывания сыпучих материалов с твердыми стенками. Он специально разработан для транспортировки сухого цемента, песка, гравия и других подобных веществ.
Рабочие характеристики
- Устойчив к абразивным материалам, подходит для песка и цемента.
- Материалы: NR / SBR / EPDM.
- Температурный диапазон: от -30°C до +70°C.
- Внутренний диаметр: 51–76 мм.
Особенности конструкции IVG ABR Volga
- Рабочее давление: 5 или 10 бар.
- Внутренний слой: гладкая черная резина из смеси NR/SBR, антистатическая, устойчивая к износу при транспортировке тяжелых и острых абразивных материалов.
- Укрепление: синтетическое армирование с дополнительной спиральной проволокой и антистатической медной жилой.
- Внешнее покрытие: гладкая черная резина из EPDM, устойчивая к атмосферным воздействиям и озону.
- Спецификация: внутренний слой соответствует DIN 53516: 70 ± 5 мм.
- Маркировка: непрерывная красная надпись на спирали “IVG Abr”.
Технические характеристики IVG ABR Volga
| Исполнение | Внутренний диаметр, мм | Внешний диаметр, мм | Рабочее давление, бар | Разрывное давление, бар | Вес номинальный, кг\м | Радиус изгиба, мм | Рабочее давление, бар |
| 5 бар | 51 | 64,5 | 5 | 15 | 2,03 | 230 | 0,9 |
| 76 | 90,5 | 5 | 15 | 3,00 | 360 | 0,9 | |
| 80 | 94 | 5 | 15 | 3,07 | 385 | 0,9 | |
| 90 | 104 | 5 | 15 | 3,50 | 440 | 0,9 | |
| 100 | 120 | 5 | 15 | 5,58 | 515 | 0,9 | |
| 102 | 118 | 5 | 15 | 4,78 | 515 | 0,9 | |
| 110 | 130 | 5 | 15 | 6,12 | 560 | 0,9 | |
| 114 | 131 | 5 | 12 | 5,56 | 610 | 0,9 | |
| 120 | 136 | 5 | 12 | 5,57 | 650 | 0,9 | |
| 127 | 149 | 5 | 15 | 7,40 | 675 | 0,9 | |
| 152 | 173,5 | 5 | 15 | 10,81 | 853 | 0,8 | |
| 203 | 229 | 5 | 15 | 16,30 | 1220 | 0,7 | |
| 205 | 284 | 5 | 15 | 24,65 | 1610 | 0,7 | |
| 305 | 344 | 5 | 15 | 35,00 | 2040 | 0,6 | |
| 10 бар | 51 | 65 | 10 | 30 | 2,08 | 230 | 0,9 |
| 60 | 76 | 10 | 30 | 2,74 | 275 | 0,9 | |
| 76 | 92 | 10 | 30 | 3,28 | 360 | 0,9 | |
| 102 | 120 | 10 | 30 | 5,15 | 515 | 0,9 | |
| 102 | 122,5 | 10 | 30 | 5,03 | 515 | 0,9 | |
| 127 | 147 | 10 | 30 | 6,71 | 675 | 0,9 | |
| белый внутренний слой | 51 | 65 | 5 | 15 | 2,05 | 230 | 0,9 |
| 75 | 93 | 5 | 15 | 3,64 | 360 | 0,9 | |
| 76 | 94 | 5 | 15 | 3,63 | 360 | 0,9 | |
| 90 | 104 | 5 | 15 | 3,52 | 440 | 0,9 | |
| 102 | 118 | 5 | 15 | 4,75 | 515 | 0,9 |
