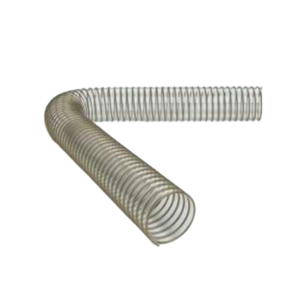

Шланг из полиуретана RH-PUR XH (1,5 мм)

Заказать
Заказать

Шланг полиуретановый RH-PUR XH (1,5 мм) предназначен для всасывания газов, а также газообразных сред, содержащих масляные аэрозоли, мелкодисперсные порошки, абразивные частицы различных материалов. Изделия могут служить для нагнетания воздуха, транспортировки жидкостей и сыпучих продуктов.

Область применения

  • В бытовых и промышленных системах вентиляции, аспирации, пыле- и дымоудаления. Полиуретановые рукава служат для отвода стружки, волокон, порошков, откачивания паров масел и т.д.
  • На линиях по переработке и фасовке сельскохозяйственной продукции. Шланги из полиуретана являются магистралями для транспортировки сыпучего абразивного пищевого сырья, например, зерна, круп, семян.

Конструктивное исполнение и размеры

Рукав из полиуретана RH-PUR XH (1,5 мм) производится плёночным методом. Спираль из пружинной стали оборачивается экструдированной ПУ лентой и нагревается. В результате получается гофрированный полиуретановый шланг с гладкой внутренней поверхностью и ребристой наружной. Толщина стенки, измеренная между витками спирали, составляет 1,5 мм. Эта величина постоянна для изделий любого диаметра.

Стандартная длина шланга RH-PUR XH – 10 м. По согласованию с заводом-изготовителем возможен выпуск трубопроводов из ПУ другой длины, соответствующей спецификации заказчика. Также по запросу возможно специальное исполнение с присоединительными элементами и хомутами.

Особенности RH-PUR XH (1,5 мм

  • Стойкость к истиранию абразивами.
  • Прочность на растяжение и разрыв.
  • Отличная гибкость, малый вес.
  • Хорошая осевая сжимаемость - спиральный полиуретановый шланг способен сжиматься в 4 раза.
  • Устойчивость к воздействию ультрафиолета и озона.
  • Способность к электростатической разгрузке при заземлении металлической спирали армированного полиуретанового шланга.
  • Устойчивость к воздействию паров жидких видов топлива, масел, других нефтепродуктов.
  • Нейтральность.
  • Рукава ПУ не взаимодействуют с перекачиваемыми средами и не изменяют их свойств.

Технические характеристики RH-PUR XH (1,5 мм

ДИАМЕТР ВНУТРЕННИЙ РЕКОМЕНДУЕМЫЕ ГРАНИЦЫ ДАВЛЕНИЯ РАДИУС ИЗГИБА ДИАМЕТР ВНЕШНИЙ ВЕС СТАНДАРТНЫЕ ДЛИНЫ
ИЗБЫТОЧНОЕ ДАВЛЕНИЕ ВАКУУМ
ММ БАР ММ ВОД. СТ. ММ ММ КГ / М М
32 1,53 5220 50 42 0,49 10
38 1,51 5198 59 48 0,58 10
40 1,51 5198 62 50 0,61 10
50 1,45 4043 75 60 0,75 10
60 1,39 3465 88 70 0,89 10
63 1,32 3179 92 73 0,94 10
65 1,25 2888 95 75 0,99 10
70 1,12 2888 101 80 1,04 10
75 1,12 2310 109 86 1,2 10
80 1,07 2310 114 91 1,29 10
90 0,93 1733 129 101 1,4 10
100 0,93 1733 143 111 1,5 10
110 0,77 1733 155 121 1,65 10
115 0,77 1733 161 126 1,76 10
120 0,77 1733 168 133 1,87 10
125 0,77 1733 176 136 1,97 10
130 0,61 1733 181 141 2,09 10
140 0,61 1155 194 151 2,16 10
150 0,61 1155 209 161 2,22 10
160 0,61 1155 221 171 2,46 10
170 0,47 1155 234 181 2,77 10
175 0,47 1155 241 186 2,82 10
180 0,47 1155 247 191 2,88 10
200 0,47 1155 278 211 3,39 10
225 0,31 578 306 236 3,49 10
250 0,31 578 338 261 4,13 10
280 0,31 578 377 292 4,53 10
300 0,29 523 403 312 4,82 10
315 0,29 523 423 327 5,06 10
350 0,25 523 468 362 5,37 10
400 0,25 523 533 412 5,92 10
450٭ 0,21 468 600 462 6,66 10
500٭ 0,21 468 668 512 7,4 10
550٭ 0,18 413 735 562 8,14 10
600٭ 0,18 413 800 612 8,88 10
٭ДАННЫЕ ПОЗИЦИИ ЯВЛЯЮТСЯ НЕСТАНДАРТНЫМИ, ТРЕБУЕТСЯ УТОЧНЕНИЕ СРОКОВ ПОСТАВКИ И МИНИМАЛЬНОГО ОБЪЕМА ЗАКАЗА.
