Шланг полиуретановый RH-PUR XF

Заказать
Заказать

Шланг полиуретановый RH-PUR XF предназначен для транспортировки газов, жидкостей, мелкозернистых твёрдых веществ (стружка, опилки, порошки, пыль). Изделиями комплектуются вытяжные и аспирационные системы. В пищевой промышленности рукава из полиуретана используются для пересыпания абразивных продуктов питания (зерно, крупы, орехи). Могут работать как на всасывание, так и на нагнетание газообразных сред.

Конструктивные особенности

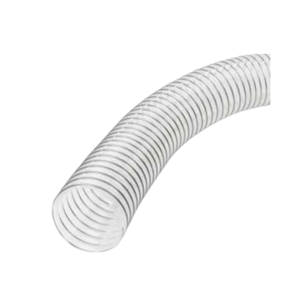

Шланг RH-PUR XF изготавливается из трудновоспламеняемого полиуретана методом экструзии. Представляет собой гибкий прозрачный полиуретановый шланг армированный спиралью из высокоуглеродистой пружинной стали. Изделие имеет ребристую наружную поверхность и гладкую, чуть волнистую внутреннюю. Толщина стенки между витками спирали составляет от 0,5 до 5 мм в зависимости от диаметра рукава.

Полиуретановые шланги для вентиляции и воздуховоды изготавливаются с внутренними диаметрами от 40 до 400 мм. Поставляемые стандартные длины изделий 10 и/или 15м. По согласованию с заказчиком возможно изготовление рукавов нестандартной длины. Также по желанию потребителя возможно доукомплектование присоединительными элементами и хомутами.

Основные свойства полиуретанового спирального шланга

  • Износостойкость – рабочая поверхность устойчива к истиранию абразивами.
  • Непроницаемость для газов и жидкостей, герметичность.
  • Устойчивость к воздействию агрессивных химических веществ, паров топлива и масел.
  • Лёгкость - вес одного погонного метра изделия составляет от 0,27 кг.
  • Гибкость – минимальный радиус изгиба полиуретанового армированного шланга примерно равен ½ внешнего диаметра.
  • Хорошая гибкость сохраняется и при пониженных температурах.
  • Устойчивость к воздействию внешних природных факторов, УФ-излучения, озона.
  • Сжимаемость – гофрированный полиуретановый шланг способен сжаться вдоль оси в 4 раза.

Технические характеристики RH-PUR XF

ДИАМЕТР ВНУТРЕННИЙ РЕКОМЕНДУЕМЫЕ ГРАНИЦЫ ДАВЛЕНИЯ РАДИУС ИЗГИБА ДИАМЕТР ВНЕШНИЙ ВЕС СТАНДАРТНЫЕ ДЛИНЫ
ИЗБЫТОЧНОЕ ДАВЛЕНИЕ ВАКУУМ
ММ БАР. ММ ВОД. СТ. ММ ММ КГ/М М
32 0,81 2080 19 39 0,23 10
38 0,79 2075 22 45 0,26 10
40 0,79 2075 23 47 0,27 10
50 0,78 2050 25 57 0,3 10
60 0,76 1900 35 68 0,35 10
63 0,72 1750 37 71 0,36 10
65 0,68 1600 38 73 0,38 10
70 0,61 1600 40 78 0,41 10
75 0,61 1300 43 83 0,5 10
80 0,53 1300 45 88 0,53 10
90 0,46 950 50 99 0,6 10
100 0,46 950 55 108 0,67 10
110 0,38 950 60 119 0,73 10
115 0,38 950 63 124 0,76 10
120 0,38 950 65 129 0,79 10
125 0,38 950 68 134 0,83 10
130 0,3 950 70 139 0,84 10
140 0,3 650 75 149 0,86 10
150 0,3 650 80 159 0,89 10
160 0,3 650 85 169 1,05 10
170 0,23 650 90 179 1,09 10
175 0,23 650 93 184 1,11 10
180 0,23 650 95 189 1,13 10
200 0,23 650 105 210 1,25 10
225 0,15 300 118 235 1,41 10
250 0,15 300 130 260 1,49 10
280 0,15 300 145 290 1,67 10
300 0,14 285 155 310 1,78 10
315 0,12 250 160 325 2,03 10
350 0,12 250 180 360 2,44 10
400 0,12 250 210 410 3,04 10
450٭ 0,1 200 240 460 3,42 10
500٭ 0,09 150 265 510 3,8 10
550٭ 0,08 100 290 560 4,18 10
600٭ 0,07 50 315 610 4,56 10
٭ДАННЫЕ ПОЗИЦИИ ЯВЛЯЮТСЯ НЕСТАНДАРТНЫМИ, ТРЕБУЕТСЯ УТОЧНЕНИЕ СРОКОВ ПОСТАВКИ И МИНИМАЛЬНОГО ОБЪЕМА ЗАКАЗА.
