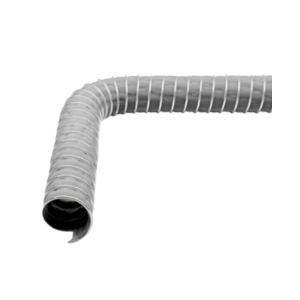

Шланг для высоких температур RH-Clip HT 1100 (+1100°C)

Заказать
Заказать

RH-Clip HT 1100 — уникальный высокотемпературный шланг, рассчитанный на работу при температурах до +1100°C.

Двухслойная конструкция с термоизоляционной прослойкой и прочная внешняя спираль обеспечивают надежную защиту, гибкость и долговечность даже в экстремальных условиях эксплуатации.

Применение

  • работа при особенно высоких температурах;
  • удаление выхлопных газов от крупных двигателей;
  • вытяжка под искрами;
  • кораблестроение;
  • автомобилестроение и машиностроение;
  • вытяжные системы;
  • авиастроение и оборонная промышленность;
  • печи;
  • сталелитейные заводы;
  • удаление выхлопных газов от испытательных стендов в автомобильной промышленности;
  • вытяжка дымов от авиационных двигателей.

Свойства

  • стойкость к экстремально высоким температурам;
  • огнестойкий;
  • гибкий;
  • малый радиус изгиба;
  • внешняя стальная спираль защищает от износа;
  • специальный метод зажима обеспечивает высокую прочность на разрыв шланга и внешней спирали.

Конструкция и материалы

  • внешняя спираль: оцинкованная сталь;
  • стенка шланга: внутренняя — плетёная сетка из нержавеющей стали;
  • средний слой: термоизоляционная ткань;
  • наружный слой: высокотемпературная ткань с двусторонним покрытием.

Технические характеристики RH-Clip HT 1100 (+1100°C)

Диаметр внутренний Рекомендуемые границы давления Радиус изгиба Вес Стандартные длины
Избыточное давление Вакуум
мм бар бар мм кг / м м
75 0,470 -0,300 45 1,68 3-5
80 0,430 -0,273 48 1,78 3-5
90 0,355 -0,246 54 1,99 3-5
100 0,300 -0,198 60 1,78 3-10
110 0,258 -0,164 66 1,94 3-10
120 0,224 -0,139 72 2,11 3-10
125 0,210 -0,124 75 2,19 3-10
130 0,197 -0,117 78 2,27 3-10
140 0,175 -0,104 84 2,44 3-10
150 0,157 -0,090 90 2,60 3-10
160 0,140 -0,079 96 2,77 3-10
170 0,128 -0,070 102 2,93 3-10
175 0,123 -0,067 105 3,02 3-10
180 0,117 -0,062 126 3,10 3-10
200 0,099 -0,050 140 3,43 3-10
215 0,088 -0,045 151 3,68 3-10
225 0,082 -0,041 158 3,84 3-10
250 0,069 -0,034 175 4,25 3-10
275 0,059 -0,027 193 4,67 3-10
300 0,052 -0,023 210 5,08 3-10
315 0,048 -0,022 221 5,33 3-10
325 0,046 -0,021 228 5,49 3-10
350 0,040 -0,018 245 5,90 3-10
375 0,036 -0,016 300 6,35 3-10
400 0,033 -0,014 320 6,76 3-10
450 0,027 -0,011 360 7,59 3-10
500 0,023 -0,009 400 8,41 3-10
550 0,020 -0,008 440 9,24 3-10
600 0,017 -0,006 480 10,06 3-10
900 0,009 -0,003 720 15,02 3-5
