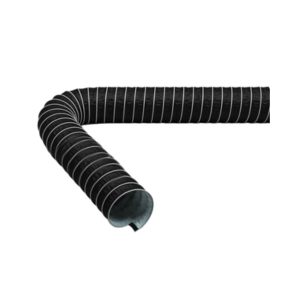

Шланг химически стойкий RH-Clip TEFLON P

Заказать
Заказать

Шланг RH-Clip TEFLON P представляет собой химически стойкий двухслойный вытяжной шланг, предназначенный для работы с агрессивными средами при температуре эксплуатации до +170°C, кратковременно до +200°C.

Он обеспечивает надежное удаление агрессивных газов и паров, обладает высокой гибкостью и долговечностью, что делает его универсальным решением для промышленных процессов с химически активными веществами.

Применение

  • вытяжка агрессивных сред;
  • удаление растворителей;
  • использование в установках химической обработки;
  • вытяжка лакокрасочных аэрозолей;
  • лакокрасочная, деревообрабатывающая и целлюлозно-бумажная промышленность;
  • фармацевтическая промышленность;
  • эксплуатация в условиях пониженного давления.

Свойства

  • отличная химическая стойкость;
  • PTFE (TEFLON) безопасен для здоровья;
  • стойкий к ультрафиолету и озону;
  • очень гибкий;
  • хорошая осевая сжимаемость;
  • малый радиус изгиба;
  • наружная стенка из прочного материала;
  • внутренняя стенка с неналипающей поверхностью;
  • оптимальные характеристики потока;
  • внешняя стальная спираль защищает от износа;
  • специальный метод зажима обеспечивает высокую прочность на разрыв шланга и спирали.

Конструкция и материалы

  • внешняя спираль: оцинкованная сталь;
  • наружный слой: конструктивная ткань с двусторонним покрытием;
  • внутренний слой: PTFE-пленка.

Технические характеристики RH-Clip TEFLON P

Диаметр внутренний Рекомендуемые границы давления Радиус изгиба Вес Стандартные длины
Избыточное давление Вакуум
мм бар бар мм кг / м м
50 0,900
-0,431
 30 0,50 3-10
55 0,850 -0,356 33 0,50 3-10
60 0,780 -0,300 36 0,60 3-10
65 0,680 -0,256 39 0,70 3-10
70 0,670 -0,221 42 0,70 3-10
75 0,620 -0,192 45 0,80 3-10
80 0,610 -0,169 48 0,80 3-10
90 0,560 -0,133 54 0,90 3-10
100 0,510 -0,108 60 1,00 3-10
110 0,480 -0,090 66 1,10 3-10
120 0,360 -0,076 72 1,10 3-10
125 0,330 -0,070 75 1,20 3-10
130 0,280 -0,064 78 1,20 3-10
140 0,250 -0,056 84 1,30 3-10
150 0,220 -0,048 90 1,30 3-10
160 0,210 -0,042 96 1,30 3-10
170 0,190 -0,038 102 1,40 3-10
175 0,185 -0,036 105 1,40 3-10
180 0,172 -0,034 108 1,40 3-10
200 0,148 -0,027 120 1,60 3-10
215 0,128 -0,025 151 1,80 3-10
225 0,115 -0,022 158 2,00 3-10
250 0,100 -0,018 175 2,10 3-10
300 0,070 -0,013 210 2,40 3-10
315 0,062 -0,011 221 2,60 3-10
325 0,059 -0,010 228 2,80 3-10
350 0,056 -0,009 245 3,30 3-10
375 0,050 -0,008 263 3,50 3-10
400 0,047 -0,007 280 3,80 3-10
450 0,045 -0,005 360 4,20 3-10
500 0,043 -0,004 400 4,70 3-10
550 0,042 -0,004 440 5,30 3-10
600 0,039 -0,003 480 5,90 3-10
900 0,016 -0,001 720 8,20 3-10
