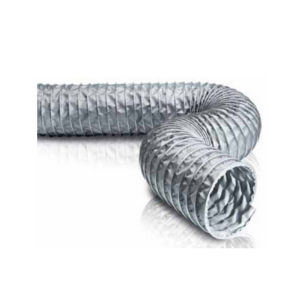

Шланг из стеклоткани T-Clip Gas HT-200

Заказать
Заказать

Шланг из стеклоткани T-Clip Gas HT-200 предназначен для использования в системах отвода выхлопных и сварочных газов.

Благодаря внешней зажимной спирали и высококачественным материалам, шланг обладает высокой прочностью и устойчивостью к воздействию высоких температур, обеспечивая надежную и долговечную эксплуатацию.

Область применения

  • Удаление выхлопных газов и химически агрессивных сред
  • Вытяжки химических лабораторных шкафов
  • Автомобилестроение
  • Вентиляционные установки
  • Машиностроение
  • Применение в условиях пониженных давлений
  • Аспирация легких абразивов

Свойства T-Clip Gas HT-200

  • Стойкость к повышенной температуре
  • Хорошая химическая стойкость
  • Устойчивость к абразивам
  • Наружная стальная спираль защищает от износа
  • Высокая прочность на разрыв между стенкой и спиралью
  • Очень гибкий и легкий
  • Минимальный радиус изгиба
  • Хорошая сжимаемость (около 6:1)
  • Устойчивость к вибрациям

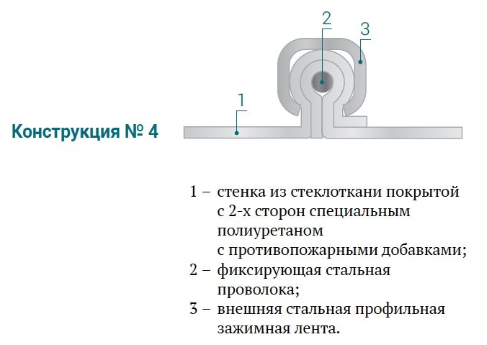

Конструкция T-Clip Gas HT-200

Температурный режим

Шланг работает в диапазоне температур от -40 °С до +200 °С, что позволяет использовать его в самых различных условиях эксплуатации.

Исполнение и размеры

  • Диаметры от 50 до 700 мм
  • Цвет – серый
  • Стандартная длина 3 и 6 м, максимальная длина от 6 до 10 м в зависимости от диаметра
  • Возможность заказа любых диаметров с шагом 1 мм
  • Конструкция шланга не является газонепроницаемой
  • Рекомендуемое избыточное давление – 0,9 Бар, пониженное – 0,3923 Бар

Ассортимент

В ассортименте представлены высокотемпературные шланги для удаления выхлопных газов с внутренним диаметром 50 мм и метражом от 6 м. Материалы изготовления включают ТЭП, стеклоткань, внешнюю спираль и покрытие из тефлона, что обеспечивает надежную эксплуатацию в различных промышленных условиях.

Технические характеристики T-Clip Gas HT-200

Внутренний диаметр Радиус изгиба дуемое избыточное давление дуемое пониженное давление Максималаная длина Минимальный заказ
(мм) (мм) (бар) (бар) (м) (м)
50 30 0,9 0,392 10 6
60 36 0,78 0,272 10 6
75 45 0,62 0,174 10 6
80 48 0,61 0,153 10 6
90 54 0,56 0,12 10 6
100 60 0,51 0,098 10 6
110 66 0,48 0,081 10 3
120 72 0,36 0,068 10 3
125 75 0,33 0,062 10 3
130 78 0,28 0,057 10 3
140 84 0,25 0,05 10 3
150 90 0,22 0,043 10 3



Внутренний диаметр Радиус изгиба Рекомендуемое избыточное давление Рекомендуемое пониженное давление Максимальная длина Минимальный заказ
(мм) (мм) (бар) (бар) (м) (м)
160 96 0,21 0,038 10 3
180 108 0,172 0,03 10 3
200 120 0,148 0,024 10 3
250 175 0,1 0,015 10 3
300 210 0,07 0,01 10 3
350 245 0,056 0,007 6 3
400 280 0,047 0,006 6 3
450 360 0,045 0,004 6 3
500 400 0,043 0,003 6 3
550 440 0,042 0,003 6 3
600 480 0,039 0,002 6 3
700 512 0,039 0,002 6 3
