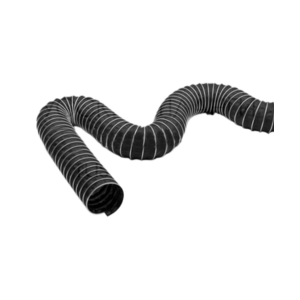

Шланг высокотемпературный RH-Clip VENT 200

Заказать
Заказать

Шланг RH-Clip VENT 200 предназначен для транспортировки горячего и холодного воздуха в условиях повышенных температур.

Он устойчив к воздействию высоких температур до +170°C (кратковременно до +200°C) и подходит для вентиляции, кондиционирования, а также удаления выхлопных газов при условии достаточного притока свежего воздуха.

Гибкая конструкция и прочные материалы обеспечивают долговечность и надежность эксплуатации.

Применение

  • подача и удаление горячего и холодного воздуха;
  • приточно-вытяжные системы вентиляции и кондиционирования;
  • автомобилестроение и машиностроение;
  • удаление выхлопных газов температурой до 200°C при обеспечении не менее 25% притока воздуха комнатной температуры;
  • эксплуатация в условиях пониженного давления.

Свойства

  • стойкость к повышенной температуре;
  • очень гибкий и легкий;
  • хорошая осевая сжимаемость;
  • малый радиус изгиба;
  • внешняя стальная спираль защищает от износа;
  • специальный метод зажима обеспечивает высокую прочность на разрыв материала шланга и внешней спирали.

Конструкция и материалы

  • внешняя спираль: оцинкованная сталь;
  • стенка шланга: конструктивная ткань с двухсторонним покрытием.

Технические характеристики RH-Clip VENT 200

Диаметр внутренний Рекомендуемые границы давления Радиус изгиба Вес Стандартные длины
Избыточное давление Вакуум
мм бар бар мм кг / м м
50 0,900 -0,392 30 0,40 3-10
55 0,850 -0,324 33 0,40 3-10
60 0,780 -0,273 36 0,50 3-10
65 0,680 -0,232 39 0,50 3-10
70 0,670 -0,200 42 0,50 3-10
75 0,620 -0,175 45 0,60 3-10
80 0,610 -0,153 48 0,60 3-10
90 0,560 -0,121 54 0,60 3-10
100 0,510 -0,098 60 0,60 3-10
110 0,480 -0,081 66 0,70 3-10
120 0,360 -0,069 72 0,70 3-10
125 0,330 -0,063 75 0,80 3-10
130 0,280 -0,058 78 0,80 3-10
140 0,250 -0,050 84 0,80 3-10
150 0,220 -0,043 90 0,90 3-10
160 0,210 -0,038 96 0,90 3-10
170 0,190 -0,034 102 0,90 3-10
175 0,185 -0,032 105 1,00 3-10
180 0,172 -0,030 126 1,00 3-10
200 0,148 -0,025 140 1,20 3-10
215 0,128 -0,022 151 1,30 3-10
225 0,115 -0,020 158 1,40 3-10
250 0,100 -0,016 175 1,60 3-10
275 0,080 -0,013 193 1,90 3-10
300 0,070 -0,011 210 2,10 3-10
315 0,062 -0,010 221 2,10 3-10
325 0,059 -0,009 228 2,20 3-10
350 0,056 -0,008 245 2,50 3-10
375 0,050 -0,007 300 2,90 3-10
400 0,047 -0,006 320 3,10 3-10
450 0,045 -0,005 360 3,60 3-10
500 0,043 -0,004 400 4,10 3-10
550 0,042 -0,003 440 4,60 3-10
600 0,039
-0,003
 480 5,10 3-10
900 0,016 -0,001 720 7,80 3-10
