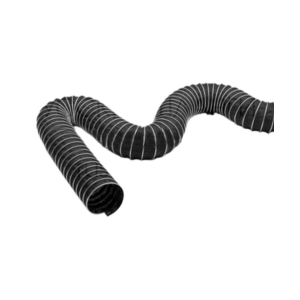

Шланг высокотемпературный RH-Clip VENT 300
RH-Clip VENT 300 — специальный двухслойный высокотемпературный шланг, предназначенный для работы с горячим и холодным воздухом при температуре эксплуатации до +300°C. Конструкция шланга обеспечивает надежность, долговечность и высокую термостойкость в условиях промышленного и автомобильного применения.
Применение
- подача и удаление горячего и холодного воздуха;
- приточно-вытяжные системы вентиляции и кондиционирования;
- автомобилестроение;
- машиностроение;
- удаление выхлопных газов температурой до 300°C при условии обеспечения достаточного (не менее 25%) притока воздуха комнатной температуры;
- эксплуатация в условиях пониженного давления.
Свойства
- стойкость к повышенной температуре;
- гибкий;
- хорошая осевая сжимаемость;
- малый радиус изгиба;
- внешняя стальная спираль защищает от износа;
- специальный метод зажима обеспечивает высокую прочность на разрыв шланга и спирали.
Конструкция и материалы
- внешняя спираль: оцинкованная сталь;
- наружный слой: конструктивная ткань с двусторонним покрытием;
- внутренний слой: стеклоткань с тепло стабилизирующей пропиткой.
Технические характеристики RH-Clip VENT 300
| Диаметр внутренний | Рекомендуемые границы давления | Радиус изгиба | Вес | Стандартные длины | |
| Избыточное давление | Вакуум | ||||
| мм | бар | бар | мм | кг / м | м |
| 50 | 0,900 | -0,382 | 30 | 0,60 | 3-10 |
| 55 | 0,850 | -0,229 | 33 | 0,70 | 3-10 |
| 60 | 0,780 | -0,287 | 36 | 0,70 | 3-10 |
| 65 | 0,670 |
-0,258
|
39 | 0,80 | 3-10 |
| 70 | 0,670 |
-0,224
|
42 | 0,90 | 3-10 |
| 75 | 0,620 |
-0,207
|
45 | 1,00 | 3-10 |
| 80 | 0,610 |
-0,185
|
48 | 1,00 | 3-10 |
| 90 | 0,560 | -0,161 | 54 | 1,20 | 3-10 |
| 100 | 0,510 |
-0,129
|
60 | 1,30 | 3-10 |
| 110 | 0,480 |
-0,107
|
66 | 1,30 | 3-10 |
| 120 | 0,360 |
-0,091
|
72 | 1,40 | 3-10 |
| 125 | 0,330 |
-0,081
|
75 | 1,40 | 3-10 |
| 130 | 0,280 |
-0,076
|
78 | 1,60 | 3-10 |
| 140 | 0,250 |
-0,068
|
84 | 1,60 | 3-10 |
| 150 | 0,220 | -0,059 | 90 | 1,80 | 3-10 |
| 160 | 0,210 |
-0,054
|
96 | 1,80 | 3-10 |
| 170 | 0,190 |
-0,046
|
102 | 2,00 | 3-10 |
| 175 | 0,185 |
-0,043
|
105 | 2,10 | 3-10 |
| 180 | 0,172 |
-0,040
|
126 | 2,10 | 3-10 |
| 200 | 0,148 |
-0,032
|
140 | 2,40 | 3-10 |
| 215 | 0,128 |
-0,029
|
151 | 1,90 | 3-10 |
| 225 | 0,115 |
-0,027
|
158 | 2,00 | 3-10 |
| 250 | 0,100 |
-0,022
|
175 | 2,20 | 3-10 |
| 275 | 0,080 |
-0,018
|
1793 | 2,30 | 3-10 |
| 300 | 0,070 |
-0,015
|
210 | 2,40 | 3-10 |
| 315 | 0,062 |
-0,014
|
221 | 2,40 | 3-10 |
| 325 | 0,059 |
-0,013
|
228 | 2,50 | 3-10 |
| 350 | 0,056 |
-0,011
|
245 | 2,90 | 3-10 |
| 375 | 0,050 |
-0,010
|
300 | 3,20 | 3-10 |
| 400 | 0,047 |
-0,008
|
320 | 3,40 | 3-10 |
| 450 | 0,045 |
-0,007
|
360 | 4,00 | 3-10 |
| 500 | 0,043 |
-0,005
|
400 | 4,50 | 3-10 |
| 550 | 0,042 |
-0,005
|
440 | 5,10 | 3-10 |
| 600 | 0,039 |
-0,004
|
480 | 5,60 | 3-10 |
| 900 | 0,016 |
-0,002
|
720 | 8,60 | 3-10 |
