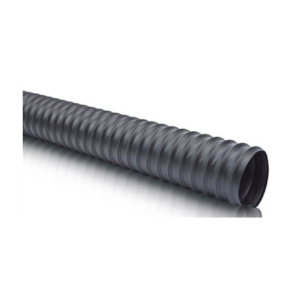

Воздуховод Vini Term 110 из ТЭП

Заказать
Заказать

Воздуховоды Vini Term 110 из термоэластопласта (ТЭП) предназначены для транспортировки воздуха и различных газообразных сред в условиях повышенных температур и воздействия агрессивных веществ.

Изделия широко применяются в системах вентиляции, отопления, кондиционирования, пневмотранспортировки, а также в общеобменных вентиляционных системах на промышленных и коммерческих объектах.

В ассортименте представлены воздуховоды из ПВХ, ТЭП и полиолефинов с внутренним диаметром от 60 до 600 мм.

Использование высококачественных материалов обеспечивает высокую надежность, износостойкость и длительный срок службы даже при интенсивной эксплуатации.

Конструкция Vini Term 110

Воздуховод Vini Term 110 из ТЭП имеет прочную и одновременно гибкую конструкцию, усиленную стальной спиралью.

Такое исполнение позволяет сохранять форму воздуховода при изгибах, снижать аэродинамическое сопротивление и упрощать монтаж в ограниченном пространстве.

Область применения

  • системы кондиционирования и вентиляции;
  • универсальные решения для транспортировки и аспирации;
  • откачка мелкой пыли и порошкообразных материалов;
  • отвод дыма и выхлопных газов;
  • удаление химически агрессивных веществ.

Свойства воздуховодов Vini Term 110

Воздуховоды Vini Term 110 отличаются высокой эксплуатационной надежностью и устойчивостью к внешним воздействиям, что делает их универсальным решением для различных инженерных систем.

  • очень гибкие и легкие;
  • минимальный радиус изгиба;
  • высокая химическая стойкость, включая устойчивость к кислотам и щелочам;
  • газонепроницаемая структура;
  • при заземлении стальной спирали не накапливают статическое электричество.

Температурный режим эксплуатации

Воздуховоды Vini Term 110 рассчитаны на работу в широком диапазоне температур от −40 °C до +110 °C. Допускается кратковременная эксплуатация при температуре до +130 °C без потери эксплуатационных характеристик.

Исполнение и размеры

Воздуховоды изготавливаются с учетом различных требований к монтажу и эксплуатации, что позволяет подобрать оптимальное решение для конкретных условий применения.

  • толщина стенки между витками спирали — 0,6 мм, для диаметров более 460 мм — 0,65 мм;
  • диапазон диаметров — от 40 до 600 мм;
  • цвет — черный;
  • стандартная длина — 10 м;
  • изготовление под заказ любых диаметров в указанном диапазоне с шагом 1 мм;
  • изготовление под заказ любой длины с шагом 1 м: от 10 до 15 м для диаметров 40–360 мм и от 6 до 15 м для диаметров 365–600 мм.

Технические характеристики Vini Term 110

Внутренний диаметр мм Рекомендуемое избыточное давление, бар Вес пог. м. Макс длина, м Радиус изгиба, мм Рекомендуемое пониженное давление, бар Стандартная длина, м Минимальный заказ
50 0.41 0.236 15 60 0.115 10 10
60 0.34 0.278 15 72 0.112 10 10
70 0.29 0.278 15 84 0.09 10 10
75 0.27 0.343 15 90 0.085 10 10
80 0.255 0.364 15 96 0.075 10 10
90 0.23 0.407 15 108 0.065 10 10
100 0.205 0.447 15 120 0.05 10 10
110 0.185 0.49 15 132 0.045 10 10
120 0.185 0.53 15 144 0.045 10 10
125 0.165 0.554 15 150 0.035 10 10
130 0.16 0.575 15 156 0.035 10 10
140 0.15 0.616 15 168 0.035 10 10
150 0.14 0.66 15 180 0.035 10 10
160 0.13 0.703 15 193 0.03 10 10
180 0.115 0.788 15 216 0.025 10 10
200 0.105 0.873 15 240 0.025 10 10
225 0.09 0.98 15 270 0.015 10 10
250 0.08 1.086 15 300 0.01 10 10
280 0.075 1.214 15 336 0.01 10 10
300 0.070 1.718 15 360 0.01 10 10
350 0.065 1.866 15 378 0.01 10 10
400 0.055 2.13 15 480 0.005 10 6
450 0.05 2.217 15 540 0.005 10 6
500 0.045 2.46 15 600 0.005 10 6
560 0.04 2.753 15 672 0.005 10 6
600 0.04 2.948 15 720 0.005 10 6
