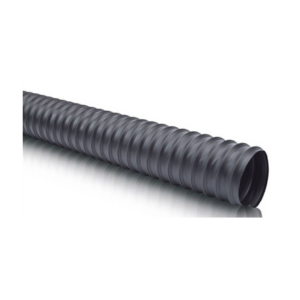

Высокотемпературные гибкие шланги E-150-H

Заказать
Заказать

Высокотемпературные гибкие шланги E-150-H предназначены для эксплуатации в условиях повышенных температур и воздействия химически агрессивных сред.

Изделия армированы прочной стальной спиралью и изготавливаются из высококачественных материалов, обеспечивающих высокую механическую прочность, термостойкость и длительный срок службы.

Шланги широко применяются в системах отвода выхлопных газов и транспортировки нагретых воздушных потоков.

Шланги E-150-H выпускаются в различных исполнениях и типоразмерах. В ассортименте представлены высокотемпературные шланги и шланги для удаления выхлопных газов с внутренним диаметром от 40 до 700 мм с шагом 1 мм.

В зависимости от условий эксплуатации используются изделия из ТЭПа, стеклоткани, с внешней спиралью и тефлоновым покрытием.

Область применения E-150-H

  • работа при высоких температурах;
  • удаление выхлопных газов;
  • подача и удаление горячего воздуха или пара в машиностроении и автомобилестроении;
  • вытяжка химически агрессивных веществ;
  • подача нагретого воздуха от переносных обогревателей;
  • использование в качестве защитного шланга при низких температурах;
  • эксплуатация внутри помещений и на открытом воздухе;
  • транспортировка гранулированных продуктов и мелкодисперсных частиц.

Свойства шлангов E-150-H

Высокотемпературные шланги E-150-H отличаются высокой универсальностью и надежностью, что позволяет использовать их в различных промышленных и технических системах.

  • очень высокая химическая стойкость к кислотам, щелочам, растворителям и другим агрессивным веществам;
  • легкая и гибкая конструкция;
  • устойчивость к повышенному и пониженному давлению;
  • высокая стойкость к истиранию, проколам и разрыву, устойчивость к УФ-излучению, озону и старению;
  • устойчивость к продуктам брожения;
  • сохранение эластичности при очень низких температурах;
  • газонепроницаемая структура;
  • отличные диэлектрические свойства.

Температурный режим эксплуатации

Шланги E-150-H рассчитаны на эксплуатацию в температурном диапазоне от −40 °С до +150 °С. Допускается кратковременное воздействие температур до +170 °С без потери эксплуатационных характеристик.

Исполнение и размеры E-150-H

Шланги E-150-H изготавливаются в стандартном и индивидуальном исполнении, что позволяет подобрать оптимальные параметры для конкретных условий применения.

  • толщина стенки между витками спирали — 0,6 мм;
  • внутренний диаметр — от 40 до 700 мм;
  • стандартная длина — 10 м;
  • цвет — черный;
  • изготовление под заказ любых диаметров в указанном диапазоне с шагом 1 мм;
  • изготовление под заказ любой длины от 6 до 15 м с шагом 1 м.

Внутренний диаметр, мм

Внутренний диаметр Рекомендуемое избыточное давление Рекомендуемое пониженное давление Радиус изгиба Вес Стандартная длина Мин/ макс длина
(мм) (бар) (бар) (мм) (кг/пог.м) (м) (м)
40 2,800 0,570 48 0,188 10,000 6/15
50 2,600 0,520 60 0,215 10,000 6/15
60 2,500 0,470 72 0,254 10,000 6/15
70 2,100 0,440 84 0,293 10,000 6/15
75 2,100 0,430 90 0,312 10,000 6/15
80 2,000 0,420 96 0,332 10,000 6/15
90 1,950 0,400 108 0,371 10,000 6/15
100 1,900 0,350 120 0,475 10,000 6/15
110 1,800 0,320 132 0,520 10,000 6/15
120 1,500 0,240 144 0,565 10,000 6/15
125 1,400 0,230 150 0,588 10,000 6/15
130 1,350 0,210 156 0,610 10,000 6/15
140 1,300 0,200 168 0,656 10,000 6/15
150 1,200 0,170 180 0,701 10,000 6/15
160 1,100 0,140 192 0,746 10,000 6/15



Внутренний диаметр Рекомендуемое избыточное давление Рекомендуемое пониженное давление Радиус изгиба Вес Стандартная длина Мин/ макс длина
(мм) (бар) (бар) (мм) (кг/пог.м) (м) (м)
180 1,000 0,120 216 0,836 10,000 6/15
200 0,700 0,090 240 0,877 10,000 6/15
225 0,600 0,075 270 0,984 10,000 6/15
250 0,500 0,070 300 1,091 10,000 6/15
280 0,500 0,070 336 1,219 10,000 6/15
300 0,500 0,070 360 1,497 10,000 6/15
315 0,450 0,065 378 1,571 10,000 6/15
350 0,400 0,050 420 1,742 10,000 6/15
400 0,350 0,050 480 1,988 10,000 6/15
450 0,350 0,050 540 2,432 10,000 6/15
500 0,300 0,035 600 2,700 10,000 6/15
560 0,250 0,035 672 3,020 10,000 6/15
600 0,250 0,025 720 3,234 10,000 6/15
630 0,250 0,020 756 3,395 10,000 6/15
700 0,200 0,015 840 3,769 10,000 6/15
