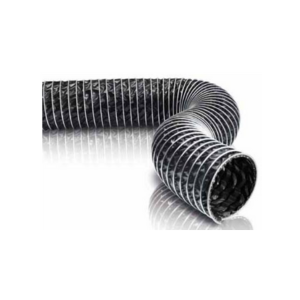

Высокотемпературные гибкие шланги T-Clip Gas HT 700 G
Шланги T-Clip Gas HT 700 G с внешней зажимной спиралью предназначены для использования в системах отвода выхлопных газов.
Изготовленные из высококачественных материалов, они обеспечивают высокую прочность и устойчивость к воздействию высоких температур, гарантируя надежную эксплуатацию в промышленных и транспортных системах.
Область применения
- Работа при температурах до +700 °С
- Применение в условиях пониженного давления
- Очень высокая устойчивость к агрессивным химикатам
- Автомобилестроение, самолетостроение, оборонная промышленность
- Транспортировка пыли, порошка и волокон
- Удаление дыма и сварочных газов
- Стена из инертного материала
- Не является диэлектриком
Свойства T-Clip Gas HT 700 G
- Стойкость к повышенной температуре
- Материал стенки шланга газопроницаем
- Высокая химическая стойкость
- Наружная стальная спираль защищает от износа
- Высокая прочность на разрыв между стенкой и наружной спиралью
- Очень гибкий и легкий
- Минимальный радиус изгиба
- Хорошая сжимаемость (около 6:1)
- Устойчивость к вибрациям

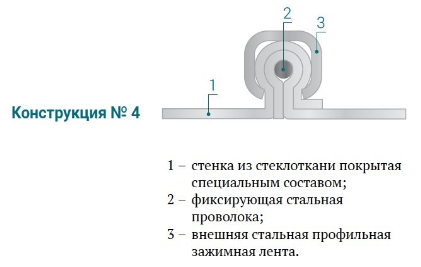

Конструкция T-Clip Gas HT 700 G
Температурный режим
Шланги T-Clip Gas HT 700 G работают в диапазоне температур от -40 °С до +700 °С, что позволяет использовать их в экстремальных условиях и промышленных процессах с высокими температурами.
Исполнение и размеры
- Диаметры от 100 до 700 мм
- Цвет – черный
- Стандартная длина 3 м, максимальная длина от 3 до 5 м в зависимости от диаметра
- Возможность изготовления на заказ любых диаметров с шагом 1 мм
- Конструкция шланга не является газонепроницаемой
Ассортимент
В ассортименте представлены высокотемпературные шланги T-Clip Gas HT 700 G с внутренним диаметром от 100 до 700 мм, изготовленные из ТЭПа и стеклоткани с внешней спиралью и покрытием из тефлона. Они подходят для промышленных и транспортных систем, обеспечивая надежную работу при экстремально высоких температурах и воздействии агрессивных сред.
Внутренний диаметр, мм
| Внутренний диаметр | Радиус изгиба | Рекомендуемое избыточное давление | Рекомендуемое пониженное давление | Стандартная длина | Максимальная длина | Минимальный заказ |
| (мм) | (мм) | (бар) | (бар) | (м) | (м) | (м) |
| 100 | 60 | 0,31 | 0,078 | 3 | 3 | 3 |
| 110 | 66 | 0,48 | 0,064 | 3 | 3 | 3 |
| 120 | 72 | 0,36 | 0,034 | 3 | 3 | 3 |
| 123 | 73 | 0,33 | 0,049 | 3 | 3 | 3 |
| 130 | 78 | 0,28 | 0,046 | 3 | 3 | 3 |
| 140 | 84 | 0,23 | 0,04 | 3 | 3 | 3 |
| 150 | 90 | 0,22 | 0,033 | 3 | 3 | 3 |
| 160 | 96 | 0,21 | 0,03 | 3 | 5 | 3 |
| 180 | 126 | 0,172 | 0,024 | 3 | 5 | 3 |
| 200 | 140 | 0,148 | 0,019 | 3 | 5 | 3 |
| 230 | 173 | 0,1 | 0,012 | 3 | 5 | 3 |
| 300 | 210 | 0,07 | 0,008 | 3 | 5 | 3 |
| Внутренний диаметр | Радиус изгиба | Рекомендуемое избыточное давление | Рекомендуемое пониженное давление | Стандартная длина | Максимальная длина | Минимальный заказ |
| (мм) | (мм) | (бар) | (бар) | (м) | (м) | (м) |
| 330 | 243 | 0,036 | 0,006 | 3 | 5 | 3 |
| 400 | 320 | 0,047 | 0,004 | 3 | 5 | 3 |
| 430 | 360 | 0,043 | 0,003 | 3 | 5 | 3 |
| 300 | 400 | 0,043 | 0,003 | 3 | 5 | 3 |
| 330 | 440 | 0,042 | 0,002 | 3 | 5 | 3 |
| 600 | 480 | 0,039 | 0,002 | 3 | 5 | 3 |
| 700 | 312 | 0,039 | 0,002 | 3 | 5 | 3 |
| 430 | 360 | 0,043 | 0,003 | 3/6 | 5 | 3 |
| 300 | 400 | 0,043 | 0,003 | 3/6 | 5 | 3 |
| 330 | 440 | 0,042 | 0,002 | 3/6 | 5 | 3 |
| 600 | 480 | 0,039 | 0,002 | 3/6 | 5 | 3 |
| 700 | 312 | 0,039 | 0,002 | 3/6 | 5 | 3 |
