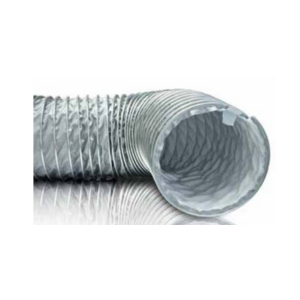

Высокотемпературные гибкие шланги T-Clip PTFE-R

Заказать
Заказать

Шланг T-Clip PTFE-R с внутренним слоем из тефлона предназначен для использования в системах отвода выхлопных газов и агрессивных сред.

Высококачественные материалы обеспечивают высокую прочность, термостойкость и долговечность, а внешняя зажимная спираль защищает шланг от износа и механических повреждений.

Область применения

  • Вытяжка химически агрессивных сред
  • Удаление лакокрасочных аэрозолей и растворителей
  • Применение в условиях пониженного давления
  • Лакокрасочная, деревообрабатывающая, целлюлозно-бумажная и фармацевтическая промышленность

Свойства T-Clip PTFE-R

  • Очень высокая химическая стойкость
  • PTFE-инертный материал, безопасный для здоровья
  • Очень гибкий, малый радиус изгиба
  • Хорошая сжимаемость (около 4:1)
  • Внутренняя поверхность препятствует адгезии
  • Наружная спираль защищает от износа
  • Высокая прочность на разрыв между стенкой и спиралью

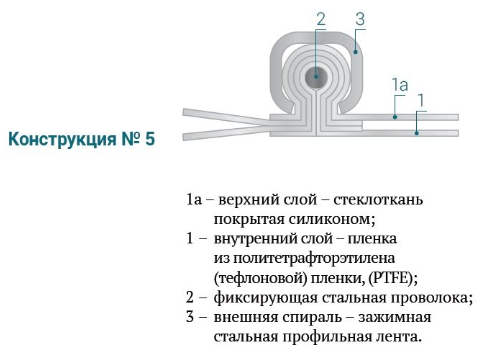

Конструкция T-Clip PTFE-R

Температурный режим

Шланг T-Clip PTFE-R рассчитан на работу в диапазоне температур от -40 °С до +300 °С, что делает его надежным решением для эксплуатации в самых разных промышленных условиях.

Исполнение и размеры

  • Диаметры от 50 до 700 мм
  • Цвет – серый, внутренний слой – белый
  • Стандартная длина 3 и 6 м, максимальная длина до 6 м
  • Возможность изготовления на заказ любых диаметров с шагом 1 мм
  • Конструкция шланга не является газонепроницаемой

Ассортимент

В ассортименте представлены высокотемпературные шланги T-Clip PTFE-R с внутренним диаметром от 50 до 700 мм, изготовленные из ТЭПа и стеклоткани с внешней спиралью и тефлоновым покрытием.

Шланги подходят для систем отвода химически агрессивных газов, аэрозолей и растворителей, обеспечивая надежную и долговечную эксплуатацию.

Технические характеристики T-Clip PTFE-R

Внутренний диаметр Радиус изгиба Рекомендуемое избыточное давление Рекомендуемое пониженное давление Максимальная длина Минимальный заказ
(мм) (мм) (бар) (бар) (м) (м)
50 30 0,6 0,376 6 6
60 36 0,55 0,261 6 6
75 45 0,35 0,164 6 6
80 48 0,3 0,147 6 6
90 54 0,26 0,117 6 6
100 60 0,23 0,078 6 6
110 66 0,23 0,078 6 3
120 72 0,18 0,066 6 3
125 75 0,17 0,058 6 3
130 78 0,15 0,055 6 3
140 84 0,14 0,049 6 3
150 90 0,14 0,043 6 3



Внутренний диаметр Радиус изгиба Рекомендуемое избыточное давление Рекомендуемое пониженное давление Максимальная длина Минимальный заказ
(мм) (мм) (бар) (бар) (м) (м)
160 96 0,13 0,037 6 3
180 108 0,11 0,029 6 3
200 120 0,1 0,023 6 3
250 175 0,08 0,015 6 3
300 210 0,06 0,01 6 3
350 245 0,05 0,007 6 3
400 280 0,03 0,005 6 3
450 360 0,03 0,004 6 3
500 400 0,03 0,003 6 3
550 440 0,02 0,003 6 3
600 480 0,02 0,002 6 3
700 512 0,02 0,002 6 3
