Вытяжные столы МВС

Вытяжной секционный стол предназначен для термической резки портальными машинами различных производителей листового металла и удаления образующихся при резке продуктов горения. Стол применяется для плазменной, лазерной, газовой и других видов резки.

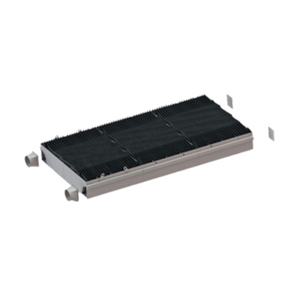

Вытяжной стол имеет модульную конструкцию и собирается из стандартных модулей вытяжных секционных серии МВС. Модули МВС имеют различные размеры по длине и ширине, благодаря которым возможно составить стол любой требуемой длины и ширины.

Удаление и очистку воздуха от выделяющихся вредных веществ обеспечивает фильтровентиляционная установка, которая подбирается и заказывается дополнительно, исходя из размеров стола, а также ряда условий и параметров резки.

Окружающая среда, а также воздух, содержащий продукты горения, не должны быть взрывоопасными и не должны содержать агрессивные пары и газы.

Функционирование

Вытяжной стол обеспечивает вытяжку непосредственно из зоны резки по принципу поверхностного отсасывания – удаление загрязненного воздуха производится равномерно и эффективно, только из той секции, над которой производится резка, что позволяет минимизировать объем удаляемого воздуха при эффективном дымопоглащении.

В целом работа вытяжного стола выглядит следующим образом. В процессе вырезки деталей горелка установки термической резки совершает движения относительно неподвижно лежащей на пластинах заготовки. При продольном перемещении горелки поочерёдно открываются-закрываются заслонки окон воздушного канала. Таким образом, открытой, в основном, оказывается только одна заслонка напротив именно той секции, над которой в данный момент происходит резка. Иногда одновременно бывают открыты две заслонки соседних секций, но это происходит при прохождении горелкой границы этих секций и занимает непродолжительный промежуток времени. При открытой заслонке из секции происходит принудительное удаление продуктов резки. Данный способ имеет преимущество перед одновременным отсасыванием со всей поверхности стола, так как, вследствие меньшей площади, требует меньшей мощности фильтровентиляционного оборудования.

Стол подключается к существующей или дополнительно заказываемой фильтровентиляционной системе. Диаметр подсоединяемого воздуховода 400 мм.

Для работы вытяжной системы стола необходим источник сжатого воздуха 0,4-0,5 МПа (4-5 кгс/кв.см).

Технические характеристики
