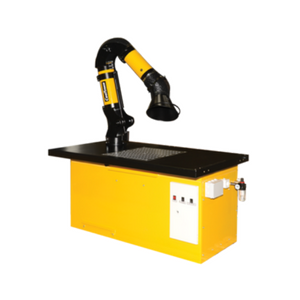

Вытяжные столы ССБ-1200
Стол сварщика с возможностью конфигурации в соответствии с решаемыми задачами, в комплекте с устройством удаления вредных веществ и очистки сварочного аэрозоля по ГОСТ 21694-94 является сварочным механическим оборудованием, предназначенным для установки свариваемого изделия при ручной дуговой электросварке покрытыми электродами и сварки в защитных газах (MIG/MAG сварка). В соответствие требований ГОСТ 21694-94 стол сварщика оборудован устройствами, удаляющими вредные вещества из зоны их образования до уровня допустимой концентрации и, дополнительно, вытяжным вентилятором и промышленным фильтром очистки воздуха от сварочного аэрозоля.
Внимание! Газовая и плазменная резка на столе сварщика запрещена.
Встроенный кассетный фильтровентиляционный агрегат предназначен для очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,1 микрона.
Стол сварщика предназначен для продолжительной эксплуатации внутри помещения как конечное устройство по рециркуляционной схеме. Температура перемещаемого воздушного потока не должна превышать +80 град С. Очищаемый воздушный поток не должен содержать агрессивных и взрывоопасных смесей. Улавливаемые аэрозоли и пыль должны быть сухими, не волокнистыми не слипающимися, не склонными к тлению и самовозгоранию.
Функционирование
Загрязненный воздух может удаляться как через колосниковую решетку столешницы или вытяжное устройство, так и обоими способами. Интенсивность всасывания через вытяжное устройство и колосниковую решетку может быть отрегулирована при помощи соответствующих заслонок.
Крупные частицы загрязнения собираются в поддоне, который расположен под колосниковой решеткой. Засасываемый воздушный поток равномерно проходит сквозь поверхность кассеты, которая задерживает частицы загрязненного воздуха размером до 0,1 микрона. Очищенный воздух выбрасывается наружу сбоку стола.
Очистка фильтрующей кассеты происходит, путем подачи короткого импульса сжатого воздуха через клапан в её внутреннюю полость, где поток сжатого воздуха равномерно распределяется при помощи стабилизатора. В результате такого импульса происходит встряска фильтрующей кассеты, при которой осевшие на её поверхность частицы падают в накопительный бункер и затем в пылесборник. Очистка кассеты может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном агрегате.
Управление работой агрегата и процессом самоочистки происходит через встроенный пульт управления.
Технические характеристики
|
Макс. нагрузка, кг |
Высота поверхности стола, мм |
Макс. расход воздуха, м3/ч |
Электропо- требление (380 В), Квт |
Встроенный вентилятор |
Фильтрующая площадь, м2 |
Уровень шума, Дб |
Вес, кг |
|---|---|---|---|---|---|---|---|
| 100 | 815 | 1200 | 1,7 | F-p2500 | 12/10 | 70 | 200 |
Примечание
- Указан вес без учета вытяжного устройства и принадлежностей.
- Уровень шума не более 70 Дб(A).
- Напряжение питания 3 фазы 380 В, частота сети 50 Гц.
- Потребляемая мощность пульта управления 0,1 кВт.
- Напряжение питания электромагнитного клапана системы самоочистки 24 В.
- Макс. значение давления сжатого воздуха 5 Атм.
- Расход сжатого воздуха 200 л/мин свободного воздуха.
- Размеры рабочей поверхности стола ДхШ 1600х850 мм.
- Габариты стола в сборе ДхШхВ 1600х885х815 мм (без ограждения и выт. устройства
