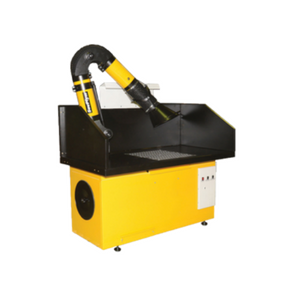

Вытяжные столы ССМ-1200

Стол сварщика с устройством удаления вредных веществ и очистки сварочного аэрозоля по ГОСТ 21694-94 является сварочным механическим оборудованием , предназначенным для установки свариваемого изделия при ручной дуговой электросварке покрытыми электродами и сварки в защитных газах (MIG/MAG сварка). В соответствие требований ГОСТ 21694-94 стол сварщика оборудован устройствами, удаляющими вредные вещества из зоны их образования до уровня допустимой концетрации и, дополнительно, вытяжным вентилятором и промышленным фильтром очистки воздуха от сварочного аэрозоля.

Внимание: запрещается производить на столе газовую и плазменную резку!

Преимущества

  • Повышенная эффективность всасывания за счет применения вентилятора повышенного давления (при той же электрической мощности);
  • Пониженный уровень шума (встроенный шумоглушитель);
  • Возможность регулировать скорость всасывания;
  • Картриджи европейского производителя, созданные для очистки воздушных смесей от сварочного аэрозоля;
  • Возможно комплектация картриджами PTFE (с тефлоновым покрытием);
  • Надежная, эффективная и испытанная временем система очистки картириджа испульасми сжатого воздуха;
  • Возможность очистки картриджа как в принудительном, так и в автоматическом режиме;
  • Возможность программирования количества импульсов одной очистки, времени очистки, а также продолжительности пауз между импульсами;
  • Алюминиевая колосниковая решетка исключает прихватку детали и сварочных брызг к решетке в процессе сварки;
  • Переставляющиеся боковины защитного экрана позволяют работать с негабаритными деталями;
  • Возможность комплектации гибкими защитными шторами (вместо защитного металлического экрана);
  • Удобные панель управления и пылесборник, наличие поворотного стола для работы с мелкими деталями;
  • Температура воздуха: от +10 до +45 градусов С;
  • Окружающая среда и очищаемый воздух не должны быть взрывоопасными и содержать агрессивные пары и газы.

    Технические характеристики

    Разрешен-
    ный вес, кг
    Высота
    поверхности
    стола, мм
    Макс. расход
    воздуха,
    м3/ч
    Мощность, эл.
    двигателя (380), кВт
    Встроенный
    вентилятор
    Площадь
    фильтрующего
    элемента, м2
    Уровень
    шума, Дб
    Вес, кг
    100 815 1200 1,2 F-p2500 12/10 70 200

    Примечание

    • Допустимая распределенная нагрузка на стол не более 100 кг.
    • Номинальная допустимая сила сварочного тока не более 200 А.
    • Уровень шума не более 70 Дб(A).
    • Напряжение питания 3 фазы 380 В, частота сети 50 Гц.
    • Потребляемая мощность пульта управления 0,1 кВт.
    • Напряжение питания электромагнитного клапана системы самоочистки 24 В.
    • Макс. значение давления сжатого воздуха 5 Атм.
    • Размеры рабочей поверхности стола ДхШ 1600х850 мм.
    • Габариты стола в сборе ДхШхВ 1600х885х1315 мм (без выт. устройства).
