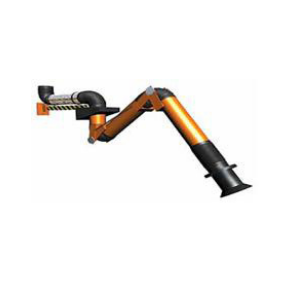

Воздуховытяжное устройство Лиана с консолью 160
Воздуховытяжные устройства «Лиана-160» с консолью предназначены для удаления воздуха при различных производственных процессах.
Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.

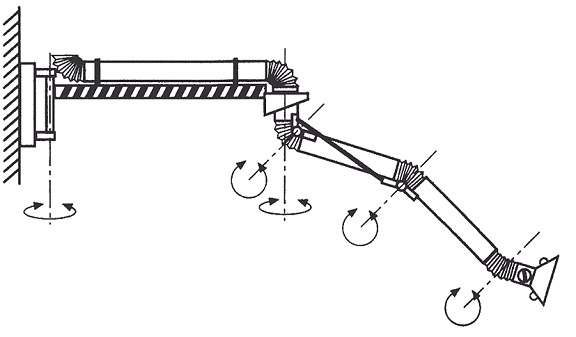

Воздуховытяжное устройство Лиана с консолью состоит из консоли, воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы. Для снижения нагрузки на фрикционы используются разгрузочные пружины.
Выпускаемые устройства диаметром воздуховодов 160мм диаметром воронки 250мм рассчитаны на расход воздуха 1000-1200 м3/ч. Устройства «Лиана-160» с консолями длиной 1,5м, 2м, 3м, что позволяет обеспечивать радиус обслуживания до 7м. Радиус обслуживания зависит от длины используемой консоли и головной части – самофиксирующегося в пространстве устройства радиусом обслуживания 2м (без индекса), 3,2м (с индексом «У»),4м(с индексом «УМ»). В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха. Поворотный кронштейн консоли обеспечивает ей ход 180о, а закрепленное на ней устройство «Лиана-160» вращается под консолью на 360о вокруг своей оси. Рекомендуемая высота установки устройства 2-2,25м. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7м.
Все устройства «Лиана» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.
В зависимости от ситуации можно подобрать устройство с одинаковым радиусом обслуживания, но с более длиной консолью или более длинным устройство.
Например: необходимый радиус обслуживания 5м. В таком случае можно использовать «Лиана 2У-160»( с 2-х метровой консолью и устройством Лиана, радиусом обслуживания 3,2м) или «Лиана 3-160»( с 3-х метровой консолью и устройством Лиана У, радиусом обслуживания 3,2м).
Дополнительно устройство может быть оснащено:
- воронкой диаметром до 500мм
Технические характеристики
| Наименование показателей | «Лиана 1,5-160» | «Лиана 1,5У-160» | «Лиана 1,5УМ-160» | «Лиана 2-160» | «Лиана 2У-160» | «Лиана 2УМ-160» | «Лиана 3-160» | «Лиана 3У-160» | «Лиана 3УМ-160» |
| Расход воздуха, м3/ч | 1000-1200 | ||||||||
| Ø воздуховодов, мм | 160 | ||||||||
| Ø воронки, мм | 250 | ||||||||
| Угол поворота консоли, градусы | 180 | ||||||||
| Угол поворота устройства вокруг оси, градусы | 360 | ||||||||
| Угол поворота приёмной воронки, градусы | 130 | ||||||||
| Rобсл., м | 3,5 | 4,8 | 5,5 | 4,0 | 5,3 | 6 | 5,0 | 6,3 | 7,0 |
| Длина консоли, м | 1,5 | 2 | 3 | ||||||
| Масса, кг | 44 | 50 | 56 | 52 | 58 | 64 | 60 | 70 | 78 |

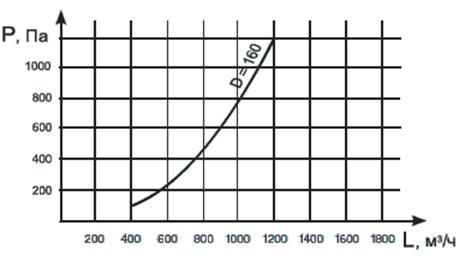

Аэродинамические характеристики
