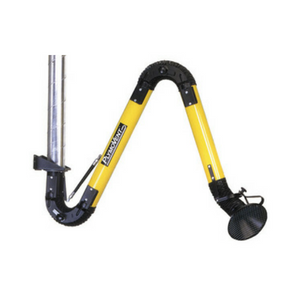

Вытяжное устройство MM-100

Назначение

Вытяжное устройство предназначено для улавливания и удаления различных видов дыма, паров хим. реактивов и легкой пыли, а также т.п. вредных летучих веществ, выделяющихся на небольших стационарных рабочих местах.

Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции. Температура перемещаемой воздушной среды не должна превышать +70 град С.

Конструкция

Вытяжное устройство имеет полую конструкцию, которая обеспечивает поддержание высокого уровня воздушного потока без турбулентностей, исключает накопление частиц грязи и уменьшает потери давления.

Вытяжное устройство состоит:

• из жестких и гибких воздуховодов, снаружи которых расположен опорный механизм;
• монтажного кронштейна и поворотной муфты, позволяющих крепить вытяжное устройство;
• круглой воздухоприемной (D=150мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.
• Рычаги выполнены из алюминия и окрашены высококачественной порошковой краской. Гибкие соединения выполняются из ПВХ или полиуретана (TG группа).

Вытяжное устройство устанавливается:

• в монтажном отверстии рабочего стола при помощи поворотной муфты;
• на стене при помощи монтажного кронштейна;
• на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте.

Вытяжное устройство может поворачиваться вокруг своей оси на 360 град

Технические характеристики
