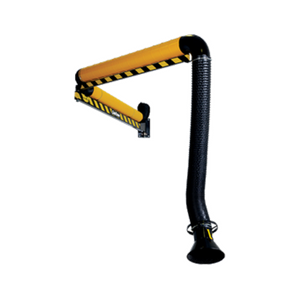

Вытяжное устройство UK
Изделие UK представляет собой телескопическое вытяжное устройство с вертикальным изменением высоты, закрепленное на складывающейся консоли.
Предназначено для удаления сварочных аэрозолей и аналогичных видов дыма. Консоль позволяет значительно увеличить зону обслуживания в случае использования на рабочих местах большой площади.
Области применения UK
- Сварка, металлообработка
- Точное машиностроение
- Судостроение
- Производство автомобилей
Особенности конструкции UK
- Большая зона обслуживания — до 8 м
- Съемная воронка для подключения удлиняющего шланга (до 10 м)
- Телескопическое вытяжное устройство
- Встроенная воздушная заслонка для регулировки
- Прочная и износостойкая конструкция
- Складывающаяся поворотная консоль
Технические характеристики UK
| Артикул № | Модель | Длина, м | Ø Диаметр, мм | Рекомендуемый расход воздуха, м 3 /ч | Высота установки, м |
| 5137 | UK-3016 |
|
|
|
|
| 5138 | UK-4516 |
|
|||
| 5139 | UK-6016 |
|
|||
| 5140 | UK-8016 |
|

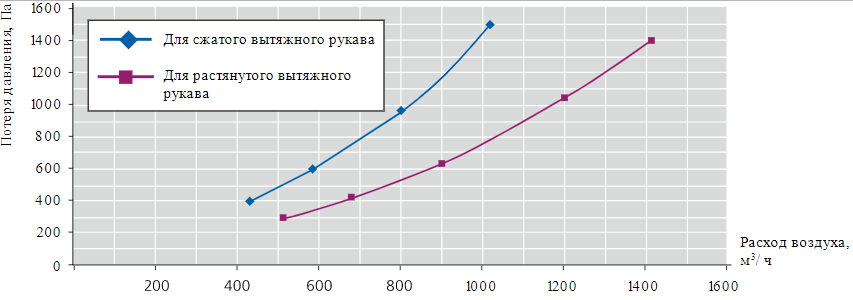

График потери давления
Комплект поставки
| Артикул № | Модель | Длина консоли, м | Комплект поставки |
| 5137 | UK-3016 | 1,5 + 1,2 | Вытяжное устройство в сборе, соединительный комплект (шланг Ø160 мм, L=1000 мм и 2 хомута) |
| 5138 | UK-4516 | 2,5 + 1,7 | |
| 5139 | UK-6016 | 3,5 + 2,4 | |
| 5140 | UK-8016 | 4,5+3,4 |

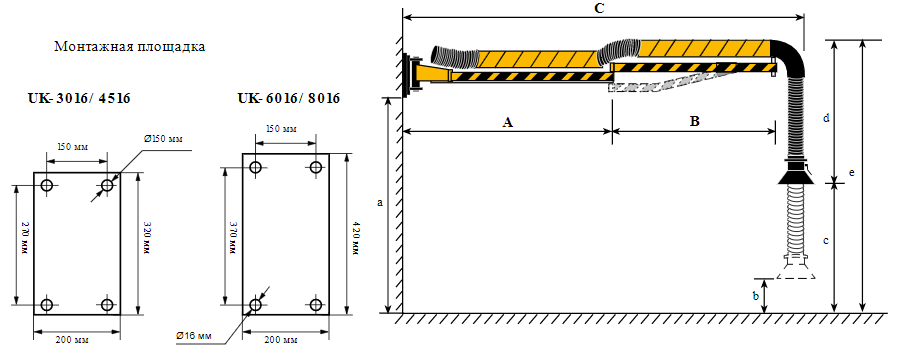

Габаритные размеры устройства UK
| Модель | A, мм | B, мм | C, мм | a, мм | b, мм | c, мм | d, мм | e, мм | Диаметр воздуховодной части, мм |
Диаметр вытяжной воронки, мм |
| UK-3016 | 1550 | 1200 | 3000 | 3250 | 550 | 2100 | 1400 | 3500 |
|
|
| UK-4516 | 2550 | 1750 | 4550 | 3250 | 550 | 2100 | 1400 | 3500 | ||
| UK-6016 | 3550 | 2400 | 6200 | 3250 | 550 | 2100 | 1400 | 3500 | ||
| UK-8016 | 4550 | 3400 | 8200 | 3250 | 550 | 2100 | 1400 | 3500 |

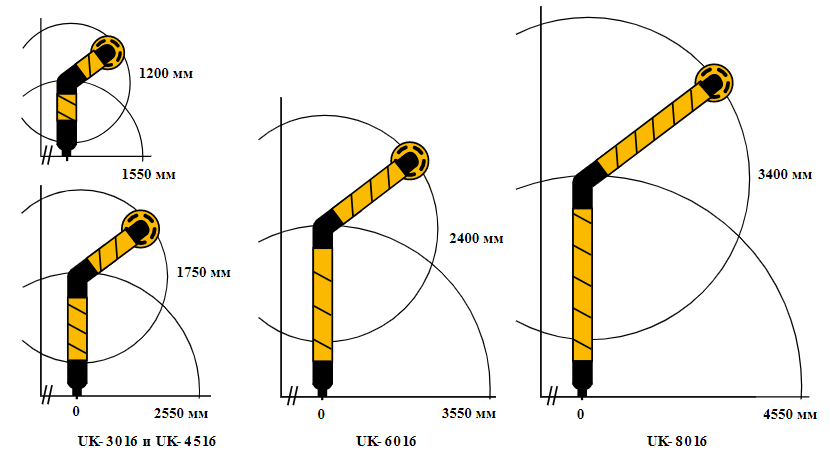

Зоны обслуживания
