Золоуловитель ЗУ 2-2

Золоуловитель ЗУ 2-2 может быть использован одновременно и как сепаратор системы возврата частиц уноса на дожигание, но только при условии размещения непосредственно за котлом.

В этом случае золоспускное отверстие бункера-осадителя подключается через клапаны размыкатели к эжекторам или другим пылепитающим устройствам.

Золоуловитель состоит из корпуса с криволинейными стенками, соединённого с источником выброса дымовых газов фланцем прямоугольного сечения на входном отверстии, круглым отверстием на боковой стенке для отвода очищеного газа, трёх бункеров-осадителей, бункера-накопителя с шибером.

Для осмотра и чистки золоуловителя используется лаз.

При замене диафрагмы лаза на тонкий лист железа на асбестовом картоне и на стальной сетке лаз будет выполнять функцию взрывного клапана.

 Присоединение золоуловителя должно быть газоплотным с обязательным уплотнением асбестовым картоном или шнуром. Золоуловитель ЗУ 2-2 является зеркальным отражением золоуловителя ЗУ 2-1.

Корпус золоуловителя и бункер-накопитель опирается на опорные пояса.

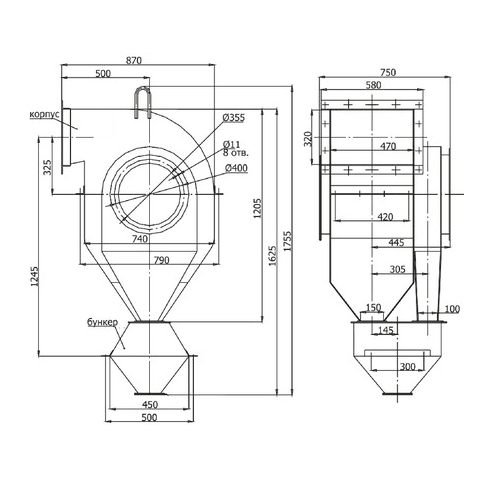

Габаритные размеры золоуловителя ЗУ 2-2

Технические характеристики золоуловителя ЗУ 2-2
