Баки секционные МСБ-1/0÷11

Баки секционные МСБ-1 служат для сбора стоков от санитарных приборов и санузлов, оснащенных унитазами тарельчатого типа с низкорасположенным бачком.

Основные комплектующие и принцип работы

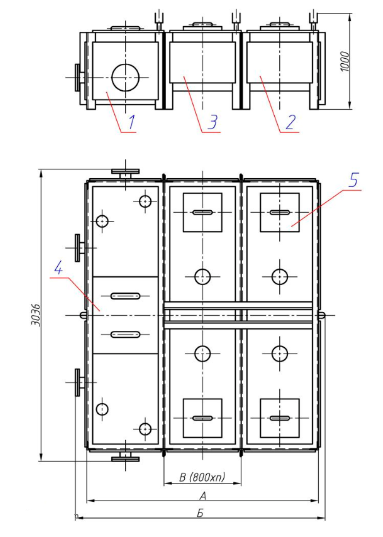

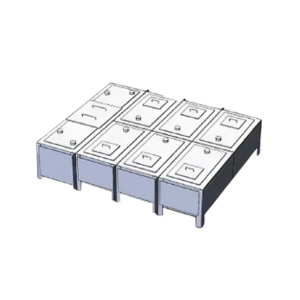

Баки секционные МСБ-1 представляют собой сварную конструкцию из листовой стали (см. рис. 1). Бак секционный МСБ-1 собирается из секций, численность промежуточных (рядовых) секций зависит от заданного проектом объема бака. Приемная секция 1 отделена от рядовых секций 3 сорудерживающей решеткой.

Приемная секция оснащена съемной крышкой 4 для осмотра и чистки бака. Отверстия и патрубки для присоединения труб от санитарных приборов, воздухоохладителей, на взмучивание осадка и к насосам заданы в 2-х вариантах для более удобного использования их при привязке.

В не использованные отверстия и патрубки устанавливаются заглушки. Верхняя часть бака имеет настил и вилки для размещения перегородок кабин санузлов. Бак применяется при напорном отводе сточных вод во внешнюю канализацию.

1. Секция приемная
2. Секция торцевая
3. Секция рядовая
4. Крышка
5. Съемная крышка

При разрушении внешнего водопровода используются отверстия, закрываемые съемными крышками 5.

Баки секционные МСБ-1 закрепляется на полу и привариваются к металлическим закладным, вмонтированными в пол.

Технические характеристики МСБ-1

Количество основных комплектующих баков МСБ-1

Комплектность МСБ-1

• бак МСБ-1/0÷11;
• паспорт;
• техническое описание;
• руководство по эксплуатации.

Обозначение МСБ-1

• М– металлический
• С – секционный
• Б – бак
• 1 – номер модификации
• 11 – количество секций.
