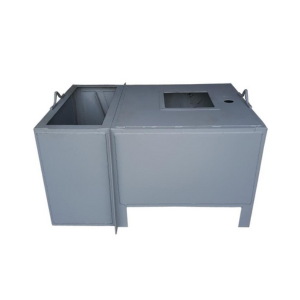

Баки секционные МСБ-2/0÷4
Баки секционные МСБ-2 предназначены для сбора стоков, и сливания его самотеком в канализационную сеть.
Основные комплектующие и принцип работы
Баки секционные МСБ-2 представляют собой сварную конструкцию из листовой стали. Бак секционный МСБ-1 собирается из секций, численность промежуточных (рядовых) секций зависит от заданного проектом объема бака.
Торцевая секция 2 в отличие от рядовых секций 3 имеет отверстие для под соединения трубы от санитарных приборов. Приемная секция 1 отделена от рядовых секций сороудерживающей решеткой и оснащена крышкой 4 для осмотра и чистки бака.
Баки секционные МСБ-2 размещаются под полом санузла. Высота помещения над баками должна быть не менее 1,7 м.

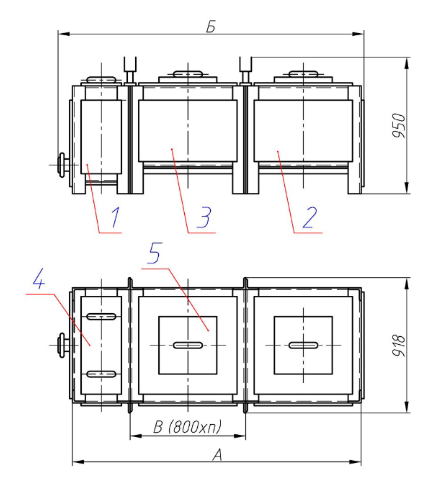

- Секция приемная
- Секция торцевая
- Секция рядовая
- Крышка
- Съемная крышка
Технические характеристики МСБ-2
| Марка бака | Размеры, мм | Масса, кг, не более | Объем, м3 | ||
| А | Б | В | |||
| МСБ-2/0 | 1200 | 1300 | 0 | 230 | 0,46 |
| МСБ-2/1 | 2000 | 2100 | 1х800 | 330 | 0,76 |
| МСБ-2/2 | 2800 | 2900 | 2х800 | 430 | 1,06 |
| МСБ-2/3 | 3600 | 3700 | 3х800 | 530 | 1,36 |
| МСБ-2/4 | 4400 | 4500 | 4х800 | 630 | 1,66 |
Количество основных комплектующих баков МСБ-2
| Позиция | Наименование | Количество, шт. |
| 1 | Секция приемная в сборе | 1 |
| 2 | Секция торцевая | 1 |
| 3 | Секция рядовая | 0÷4 |
| 4 | Крышка | 1 |
| 5 | Съемная крышка | 1÷5 |
Комплектность МСБ-2
- бак МСБ-2/0÷4;
- паспорт;
- техническое описание;
- руководство по эксплуатации.
Обозначение МСБ-2
- М – металлический
- С – секционный
- Б – бак
- 2 – номер модификации
- 4 – количество секций.
