Фитинги K-FLEX SOLID
Латунные пресс-фитинги K-FLEX разработаны для создания герметичной трубопроводной системы, обеспечивающей длительную работу без протечек. Они полностью совместимы с универсальными трубами K-FLEX SOLID и сохраняют надежность при температуре до +95 °С и рабочем давлении 10 бар.
Корпус фитинга изготовлен из латуни марок CW617N/CW614N и защищен специальным покрытием, устойчивым к коррозии.
В месте контакта с трубой установлен тефлоновый защитный кольцо, предотвращающее гальваническое взаимодействие между алюминиевым слоем трубы и латунным фитингом.
Для герметизации соединения в зоне обжима применяются уплотнительные кольца из EPDM.
Обжимная гильза выполнена из нержавеющей стали и имеет контрольное отверстие для проверки надежности соединения с трубой.
Конструкция фитинга рассчитана на использование пресс-инструмента с профилем TH.
Технические характеристики K-FLEX SOLID
| Описание | Значение |
| Рабочая температура, °С | +95 |
| Рабочее давление, бар | 10 |
| Аварийная температура, °С | +115 |
| Материал корпуса | Латунь, класс UNI EN 12165 CW617N |
| Материал пресс-гильзы | Нержавеющая сталь класса AISI 304 |
| Материал уплотнительных элементов | EPDM резина |
| Материал диэлектрической вставки | тефлон |
| Класс эксплуатации по ГОСТ 32415-2013 | 1, 2, 4, 5, ХВ |
| Тип профиля пресс-инструмента | TH |

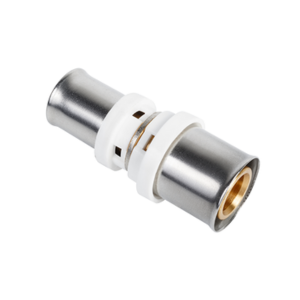

Пресс-муфта
Прямой фитинг для соединения между собой металлополимерных труб. Корпус муфты выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Внешний Ø, мм | Количество в упаковке, шт |
| 86MLAA1A010000C | K-FLEX пресс-фитинг муфта 16 мм | 16 | 70 |
| 86MLAA1A020000C | K-FLEX пресс-фитинг муфта 20 мм | 20 | 45 |
| 86MLAA1A090000C | K-FLEX пресс-фитинг муфта 26 мм | 26 | 28 |
| 86MLAA1A040000C | K-FLEX пресс-фитинг муфта 32 мм | 32 | 20 |
Пресс-муфта редукционная
Переходной фитинг позволяет соединять трубы различного диаметра между собой. Корпус муфты выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы 1, мм | Ø трубы 2, мм | Количество в упаковке, шт |
| 86MLAB1A020100C | K-FLEX пресс-фитинг муфта редукционная 20Х16 мм | 20 | 16 | 55 |
| 86MLAB1A090100C | K-FLEX пресс-фитинг муфта редукционная 26Х16 мм | 26 | 16 | 35 |
| 86MLAB1A090200C | K-FLEX пресс-фитинг муфта редукционная 26Х20 мм | 26 | 20 | 32 |
| 86MLAB1A040900C | K-FLEX пресс-фитинг муфта редукционная 32Х26 мм | 32 | 26 | 20 |
Пресс-муфта с наружной резьбой
Фитинг с переходом на наружную резьбу предназначен для соединения металлополимерной трубы с фитингами и оборудованием, имеющим внутреннюю резьбу. Корпус муфты выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы, мм | Размер наружной резьбы | Количество в упаковке, шт |
| 86MLAC1A010500C | K-FLEX пресс-фитинг муфта с наружной резьбой 16х1/2″ мм | 16 | 1/2 | 75 |
| 86MLAB1A020100C | K-FLEX пресс-фитинг муфта с наружной резьбой 16х3/4″ мм | 16 | 3/4 | 60 |
| 86MLAB1A030100C | K-FLEX пресс-фитинг муфта с наружной резьбой 20х1/2″ мм | 20 | 1/2 | 60 |
| 86MLAB1A090100C | K-FLEX пресс-фитинг муфта с наружной резьбой 20х3/4″ мм | 20 | 3/4 | 50 |
| 86MLAB1A030200C | K-FLEX пресс-фитинг муфта с наружной резьбой 20х1″ мм | 20 | 1 | 40 |
| 86MLAC1A090500C | K-FLEX пресс-фитинг муфта с наружной резьбой 26х1/2″ мм | 26 | 1/2 | 35 |
| 86MLAB1A020100C | K-FLEX пресс-фитинг муфта с наружной резьбой 26х3/4″ мм | 26 | 3/4 | 35 |
| 86MLAB1A030100C | K-FLEX пресс-фитинг муфта с наружной резьбой 26х1″ мм | 26 | 1 | 28 |
| 86MLAB1A090100C | K-FLEX пресс-фитинг муфта с наружной резьбой 32х1″ мм | 32 | 1 | 25 |
| 86MLAB1A030200C | K-FLEX пресс-фитинг муфта с наружной резьбой 32х3/4″ мм | 32 | 3/4 | 18 |
Пресс-муфта с внутренней резьбой
Фитинг с переходом на внутреннюю резьбу предназначен для соединения металлополимерной трубы с фитингами и оборудованием, имеющим внешнее резьбовое соединение. Корпус муфты выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы, мм | Размер внутренней резьбы | Количество в упаковке, шт |
| 86MLAD1A010500C | K-FLEX пресс-фитинг муфта с внутренней резьбой 16х1/2″ мм | 16 | 1/2 | 60 |
| 86MLAD1A010700C | K-FLEX пресс-фитинг муфта с внутренней резьбой 16х3/4″ мм | 16 | 3/4 | 50 |
| 86MLAD1A020500C | K-FLEX пресс-фитинг муфта с внутренней резьбой 20х1/2″ мм | 20 | 1/2 | 55 |
| 86MLAD1A020700C | K-FLEX пресс-фитинг муфта с внутренней резьбой 20х3/4″ мм | 20 | 3/4 | 45 |
| 86MLAD1A090500C | K-FLEX пресс-фитинг муфта с внутренней резьбой 26х1/2″ мм | 26 | 1/2 | 35 |
| 86MLAD1A090700C | K-FLEX пресс-фитинг муфта с внутренней резьбой 26х3/4″ мм | 26 | 3/4 | 32 |
| 86MLAD1A090600C | K-FLEX пресс-фитинг муфта с внутренней резьбой 26х1″ мм | 26 | 1 | 28 |
| 86MLAD1A040600C | K-FLEX пресс-фитинг муфта с внутренней резьбой 32х1″ мм | 32 | 1 | 20 |
Пресс-муфта с накидной гайкой
Фитинг для подключения металлопластиковой трубы к коллекторам, коллекторным тройникам, резьбовое соединение стандарта «конус». Корпус муфты выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы, мм | Размер гайки | Количество в упаковке, шт |
| 86MLAE1A020700C | K-FLEX пресс-фитинг муфта с накидной гайкой 16X1/2″ мм | 16 | 1/2 | 70 |
| 86MLAE1A030700C | K-FLEX пресс-фитинг муфта с накидной гайкой 20х3/4″ мм | 20 | 3/4 | 50 |
| 86MLAE1A090600C | K-FLEX пресс-фитинг муфта с накидной гайкой 26х3/4″ мм | 26 | 3/4 | 30 |
| 86MLAE1A030600C | K-FLEX пресс-фитинг муфта с накидной гайкой 26х1″ мм | 26 | 1 | 28 |
Евроконус
Применяется дпя монтажа напорных трубопроводов в системах отопления, холодного и горячего водоснабжения. Предназначен дпя быстрого соединения металлопластиковых труб с трубопроводной арматурой и другими элементами трубопроводов, имеющими наружную резьбу и торец под конус. Kopпyc фитинга выполнен из латуни, гильза из нержавеющей стали.
| Артикул | Наименование | Ø трубы, мм | Размер наружной резьбы | Количество в упаковке, шт |
| R86M LAA1A01000 | K-FLEX пресс-фитинг евроконус 16хЗ/4″ мм | 16 | 3/4 | 80 |
| R86M LAA1A02000 | K-FLEX пресс-фитинг евроконус 20х3/4″мм | 20 | 3/4 | 80 |
Угол
Пресс-фитинг в виде угольника обеспечивающего соединение труб одного диаметра под углом 90°. Корпус фитинга выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы, мм | Количество в упаковке, шт |
| 86MLAF1A010000C | K-FLEX пресс-фитинг угол 90° 16 мм | 16 | 50 |
| 86MLAF1A020000C | K-FLEX пресс-фитинг угол 90° 20 мм | 20 | 40 |
| 86MLAF1A090000C | K-FLEX пресс-фитинг угол 90° 26 мм | 26 | 22 |
| 86MLAF1A040000C | K-FLEX пресс-фитинг угол 90° 32 мм | 32 | 16 |
Угол с наружной резьбой
Угольник с переходом на наружную резьбу предназначен для соединения металлополимерной трубы с фитингами и оборудованием, имеющим внешнее резьбовое соединение под углом 90°. Корпус фитинга выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы, мм | Размер наружной резьбы | Количество в упаковке, шт |
| 86MLAG1A010500C | K-FLEX пресс-фитинг угол 90°с наружной резьбой 16х1/2″ мм | 16 | 1/2 | 50 |
| 86MLAG1A010700C | K-FLEX пресс-фитинг угол 90°с наружной резьбой 16х3/4″ мм | 16 | 3/4 | 45 |
| 86MLAG1A020500C | K-FLEX пресс-фитинг угол 90°с наружной резьбой 20х1/2″ мм | 20 | 1/2 | 45 |
| 86MLAG1A020700C | K-FLEX пресс-фитинг угол 90°с наружной резьбой 20х3/4″ мм | 20 | 3/4 | 40 |
| 86MLAG1A090700C | K-FLEX пресс-фитинг угол 90°с наружной резьбой 26х3/4″ мм | 26 | 3/4 | 25 |
| 86MLAG1A090600C | K-FLEX пресс-фитинг угол 90°с наружной резьбой 26х1″ мм | 26 | 1 | 20 |
| 86MLAG1A040600C | K-FLEX пресс-фитинг угол 90°с наружной резьбой 32х1″ мм | 32 | 1 | 18 |
Угол с внутренней резьбой
Угольник с переходом на внутреннюю резьбу предназначен для соединения металлополимерной трубы с фитингами и оборудованием, имеющим внешнее резьбовое соединение под углом 90°. Корпус фитинга выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы, мм | Размер внутренней резьбы | Количество в упаковке, шт |
| 86MLAH1A010500C | K-FLEX пресс-фитинг угол 90°с внутренней резьбой 16х1/2″ мм | 16 | 1/2 | 50 |
| 86MLAH1A010700C | K-FLEX пресс-фитинг угол 90°с внутренней резьбой 16х3/4″ мм | 16 | 3/4 | 40 |
| 86MLAH1A020500C | K-FLEX пресс-фитинг угол 90°с внутренней резьбой 20х1/2″ мм | 20 | 1/2 | 40 |
| 86MLAH1A020700C | K-FLEX пресс-фитинг угол 90°с внутренней резьбой 20х3/4″ мм | 20 | 3/4 | 35 |
| 86MLAH1A090700C | K-FLEX пресс-фитинг угол 90°с внутренней резьбой 26х3/4″ мм | 26 | 3/4 | 20 |
| 86MLAH1A090600C | K-FLEX пресс-фитинг угол 90°с внутренней резьбой 26х1″ мм | 26 | 1 | 18 |
| 86MLAH1A040600C | K-FLEX пресс-фитинг угол 90°с внутренней резьбой 32х1″ мм | 32 | 1 | 18 |
Тройник равносторонний
Пресс-фитинг для соединения трех металлополимерных труб одного диаметра. Корпус фитинга выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы, мм | Количество в упаковке, шт |
| 86MLAJ1A010000C | K-FLEX пресс-фитинг тройник равносторонний 16 мм | 16 | 35 |
| 86MLAJ1A020000C | K-FLEX пресс-фитинг тройник равносторонний 20 мм | 20 | 25 |
| 86MLAJ1A090000C | K-FLEX пресс-фитинг тройник равносторонний 26 мм | 26 | 15 |
| 86MLAJ1A040000C | K-FLEX пресс-фитинг тройник равносторонний 32 мм | 32 | 8 |
Тройник редукционный
Пресс-фитинг для соединения трех металлополимерных труб различного диаметра. Корпус тройника выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы 1, мм | Ø трубы 2, мм | Ø трубы 3, мм | Количество в упаковке, шт |
| 86MLAK1A010201C | K-FLEX пресс-фитинг тройник редукционный 16х20х16 мм | 16 | 20 | 16 | 33 |
| 86MLAK1A020102C | K-FLEX пресс-фитинг тройник редукционный 20х16х20 мм | 20 | 16 | 20 | 30 |
| 86MLAK1A020101C | K-FLEX пресс-фитинг тройник редукционный 20х16х16 мм | 20 | 16 | 16 | 30 |
| 86MLAK1A020201C | K-FLEX пресс-фитинг тройник редукционный 20х20х16 мм | 20 | 20 | 16 | 25 |
| 86MLAK1A090109C | K-FLEX пресс-фитинг тройник редукционный 26х16х26 мм | 26 | 16 | 26 | 18 |
| 86MLAK1A020902C | K-FLEX пресс-фитинг тройник редукционный 20х26х20 мм | 20 | 26 | 20 | 18 |
| 86MLAK1A090209C | K-FLEX пресс-фитинг тройник редукционный 26х20х26 мм | 26 | 20 | 26 | 18 |
| 86MLAK1A090201C | K-FLEX пресс-фитинг тройник редукционный 26х20х16 мм | 26 | 20 | 16 | 18 |
| 86MLAK1A040104C | K-FLEX пресс-фитинг тройник редукционный 32х16х32 мм | 32 | 16 | 32 | 15 |
| 86MLAK1A040204C | K-FLEX пресс-фитинг тройник редукционный 32х20х32 мм | 32 | 20 | 32 | 14 |
Тройник с наружной резьбой
Пресс-фитинг с переходом на наружную резьбу предназначен для соединения двух металлополимерных труб с фитингами и оборудованием, имеющим внутреннюю резьбу. Корпус тройника выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы, мм | Размер наружной резьбы | Количество в упаковке, шт |
| 86MLAL1A010500C | K-FLEX пресс-фитинг тройник с наружной резьбой 16х1/2″ мм | 16 | 1/2 | 40 |
| 86MLAL1A020500C | K-FLEX пресс-фитинг тройник с наружной резьбой 20х1/2″ мм | 20 | 1/2 | 30 |
| 86MLAL1A020700C | K-FLEX пресс-фитинг тройник с наружной резьбой 20х3/4″ мм | 20 | 3/4 | 28 |
| 86MLAL1A090600C | K-FLEX пресс-фитинг тройник с наружной резьбой 26х1″ мм | 26 | 1 | 12 |
| 86MLAL1A040600C | K-FLEX пресс-фитинг тройник с наружной резьбой 32х1″ мм | 32 | 1 | 10 |
Тройник с внутренней резьбой
Пресс-фитинг с переходом на внутреннюю резьбу предназначен для соединения двух металлополимерных труб с фитингами и оборудованием, имеющим внешнее резьбовое соединение. Корпус тройника выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы, мм | Размер внутренней резьбы | Количество в упаковке, шт |
| 86MLAM1A010500C | K-FLEX пресс-фитинг тройник с внутренней резьбой 16х1/2″ мм | 16 | 1/2 | 35 |
| 86MLAM1A020500C | K-FLEX пресс-фитинг тройник с внутренней резьбой 20х1/2″ мм | 20 | 1/2 | 30 |
| 86MLAM1A020700C | K-FLEX пресс-фитинг тройник с внутренней резьбой 20х3/4″ мм | 20 | 3/4 | 25 |
| 86MLAM1A090500C | K-FLEX пресс-фитинг тройник с внутренней резьбой 26х1/2″ мм | 26 | 1/2 | 15 |
| 86MLAM1A090700C | K-FLEX пресс-фитинг тройник с внутренней резьбой 26х3/4″ мм | 26 | 3/4 | 15 |
| 86MLAM1A030600C | K-FLEX пресс-фитинг тройник с внутренней резьбой 25х1″ мм | 32 | 1 | 15 |
| 86MLAM1A040700C | K-FLEX пресс-фитинг тройник с внутренней резьбой 32х3/4″ мм | 32 | 3/4 | 14 |
| 86MLAM1A040600C | K-FLEX пресс-фитинг тройник с внутренней резьбой 32х1″ мм | 32 | 1 | 10 |
Водорозетка
Пресс-фитинг с проходной водорозеткой для соединения металлополимерных труб к элементам системы с наружной резьбой. Корпус водорозетки выполнен из латуни, гильза из нержавеющей стали. Монтаж производится пресс-инструментом с профилем ТН.
| Артикул | Наименование | Ø трубы, мм | Размер разетки | Количество в упаковке, шт |
| 86MLAN1A010500C | K-FLEX пресс-фитинг водорозетка 16х1/2″ мм | 16 | 1/2 | 30 |
| 86MLAN1A020500C | K-FLEX пресс-фитинг водорозетка 20х1/2″ мм | 20 | 1/2 | 25 |
Гильза для пресс-фитинга
Дополнительная гильза с фиксатором для пресс-фитинга. Гильза изготовлена из нержавеющей стали марки AISI 304
| Артикул | Наименование | Ø трубы, мм | Количество в упаковке, шт |
| 86MLAO1A010000P | K-FLEX пресс-фитинг гильза 16 мм | 16 | 25 |
| 86MLAO1A020000P | K-FLEX пресс-фитинг гильза 20 мм | 20 | 25 |
| 86MLAO1A090000P | K-FLEX пресс-фитинг гильза 26 мм | 26 | 25 |
| 86MLAO1A040000P | K-FLEX пресс-фитинг гильза 32 мм | 32 | 25 |
