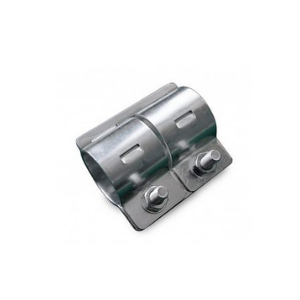

Трубная муфта ТР-4
Трубная муфта ТР-4 предназначена для:
- не герметичного соединения не резьбовых труб (водогазопроводных ГОСТ 3262-75) между собой в жестких трубных системах прокладки кабеля;
- для соединения между собой труб с вводными патрубками У476У3- У479У3.

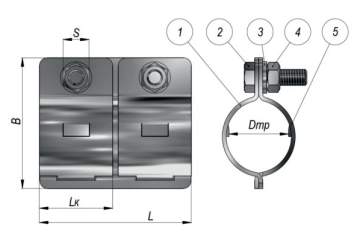

Конструкция трубной муфты ТР-4
- Полукольца;
- Болт;
- Шайба;
- Гайка;
- Полукольца.
Габаритные размеры трубной муфты ТР-4
| Модель | Условный размер трубы, мм | Диапазон внеш. диаметра трубы Dтр, мм | Ширина В, мм | Длина малого кольца Lk, мм | Размер под ключ S |
| ТР-4 | 20 | 25...28 | 50,0 | 28,0 | 10 |
Технические характеристики трубной муфты ТР-4
| Артикул | zeta40912 |
| Тип изделия | ТР-4 |
| Вид изделия | Муфта трубная |
| Стeпень IP | IP30 |
| Климатическое исполнение | У3 |
| Температура эксплуатации | от -45 до +250 °С |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 025601302200 |
| Изготавливается по | ТУ 27.33.13.130-042-99856433-2020 |
| Материал | Оцинкованная сталь |
| Диапазон наружного диаметра трубы, D мм | 25-28 |
| Совместимый вводной патрубок | У476 |
