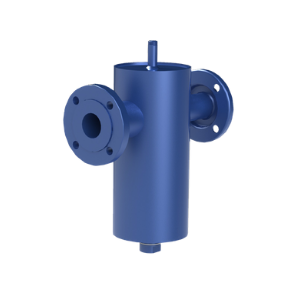

Фильтры грязеотделители
Фильтры грязеотделители предназначены для очистки воды от взвешенных частиц грязи, песка и других примесей методом осаждения.
Применяется на вводах от теплосетей.
- Вода и другие жидкости неагрессивные к материалам проточной части;
- Условное давление РN=1,6 МПа и PN=1,0 МПа (для DN50, ND80 и DN100);
- Температура фильтруемой среды до 150°С.
Материал фильтрующего элемента – сетка из нержавеющей стали с ячейкой 1,4х1,4 мм.
Присоединение к трубопроводу – фланцевое с присоединительными размерами по ГОСТ 12815-80.

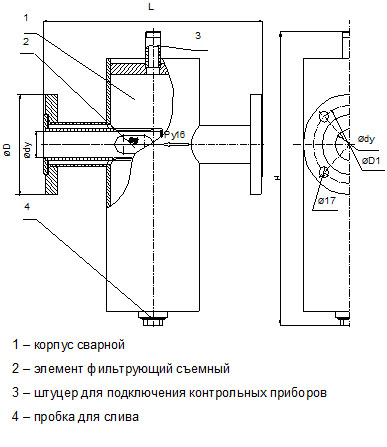

Устройство фильтров грязеотделителей
Технические характеристики фильтров грязеотделителей
| Обозначение | dy, мм | D, мм | D1, мм | D2, мм | L, мм | H, мм | Масса, кг |
| ФГ-40 | 40 | 145 | 110 | 159 | 363 | 425 | 12,5 |
| ФГ-50 | 50 | 160 | 125 | 159 | 363 | 425 | 12,7 |
| ФГ-65 | 65 | 180 | 145 | 159 | 363 | 475 | 16,9 |
| ФГ-80 | 80 | 195 | 160 | 159 | 363 | 425 | 16,7 |
| ФГ-100 | 100 | 215 | 180 | 219 | 363 | 525 | 23,5 |
| ФГф-125 | 125 | 245 | 210 | 219 | 445 | 563 | 30,52 |
| ФГф-150 | 150 | 280 | 240 | 273 | 515 | 603 | 43,45 |
