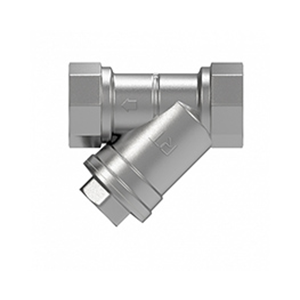

Фильтр грубой очистки латунный, косой, предназначен для очистки потока от механических примесей в системах подачи горячей и холодной воды, нефтепродуктов и газов в пределах допустимых значений по температуре и давлению.
Технические характеристики
| Характеристика |
Ед. изм. |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
| Номинальное давление |
бар |
20 |
20 |
20 |
16 |
16 |
16 |
| Пробное давление |
бар |
30 |
30 |
30 |
24 |
24 |
24 |
| Размер ячейки сетки |
мкм |
500 |
500 |
500 |
800 |
800 |
800 |
| Расстояние между центрами ячеек |
мкм |
1,1 |
1,1 |
1,1 |
1,4 |
1,4 |
1,4 |
| Количество ячеек на см2 |
шт |
156 |
156 |
156 |
83 |
83 |
83 |
| Максимальная температура рабочей среды |
°С |
150 |
150 |
150 |
150 |
150 |
150 |
| Транспорантность фильтроэлемента |
% |
39 |
39 |
39 |
53 |
53 |
59 |
| Условная пропускная способность на чистом фильтре |
м3/час |
3,15 |
5 |
9,9 |
15,5 |
24 |
28,5 |
| Номинальный расход на чистом фильтре |
м3/час |
1,41 |
2,24 |
4,43 |
6,93 |
10,7 |
12,7 |
| Масса |
г |
120 |
200 |
280 |
530 |
680 |
1200 |
| Площадь поверхности фильтрации |
см2 |
7,9 |
32,6 |
44,8 |
55,7 |
77,1 |
11 |
| Средний полный срок службы |
лет |
30 |
30 |
30 |
30 |
30 |
30 |
Габаритные размеры
| Тип |
RTO 07.026 |
RTO 07.027 |
RTO 07.028 |
RTO 07.029 |
RTO 07.030 |
RTO 07.031 |
RTE 05.024 |
| Размер, G |
1/2" |
3/4" |
1" |
1" |
1 1/2" |
2" |
1/2"х1/2" |
| Вес в сборе, г |
120 |
200 |
280 |
530 |
680 |
1200 |
124 |
| Размеры А-B-С, мм |
56-27-47 |
67-30-60 |
72-37-68 |
85-45-82 |
96-53-90 |
113-670-111 |
55-55-30 |
