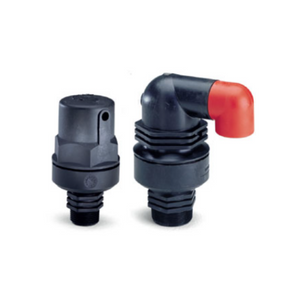

Клапан воздушный комбинированный AVK 701/40
Клапан воздушный комбинированный, двойного действия AVK 701/40.
Предназначен для питьевой или неочищенной воды (не для сточных вод) с температурой до +90°С.
Гидравлическое испытание - 1,5 х PN.
Рабочее давление:
- 3/4" и 1" - минимум 0,2 бар, максимум 10 бар;
- 2" - минимум 0,2 бар, максимум 16 бар.
Площадь проходного сечения отверстия:
- Автоматический* 3/4";
- Кинетический** 3/4";
- Автоматический* 1";
- Кинетический** 1";
- Автоматический* 2";
- Кинетический** 2".
* одностороннего пропускания.
** двустороннего пропускания.
Варианты исполнения:
- Латунное основание по BS 2874;
- Резьба NPT;
- Имеется исполнение из GG-25.

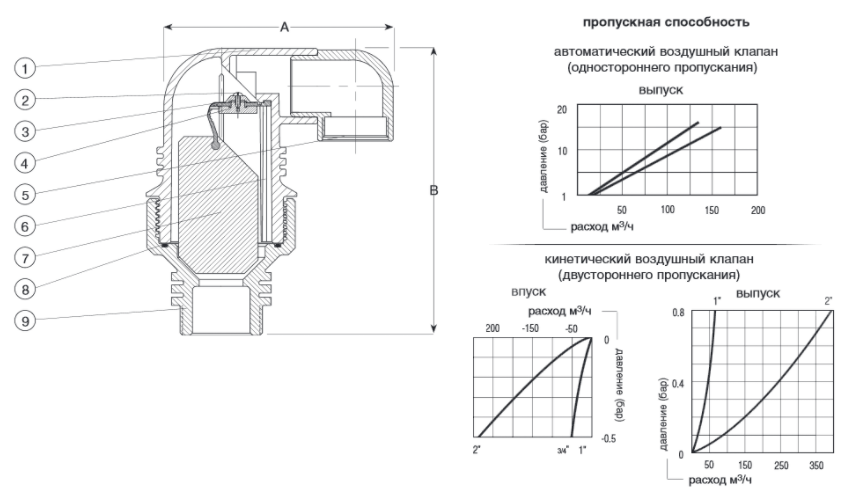

Габаритные размеры клапана воздушного комбинированного AVK 701/40
- Корпус;
- Винт;
- Развертывающееся уплотнение;
- Опора уплотнения;
- Дренажное колено (1 1/2 " BSP-"мама");
- Удерживающая шпонка;
- Поплавок;
- Кольцо круглого сечения;
- Основание.
| Артикул | DN, мм | BSP | A, мм | B, мм | Вес, кг |
| 701-020-4099 | 50 | 3/4" | 180 | 209 | 1,10 ( Нейлоновое основание) |
| 701-025-4099 | 25 | 1" | 180 | 209 | 1,10 ( Нейлоновое основание) |
| 701-050-4099 | 50 | 2" | 180 | 209 | 1,10 ( Нейлоновое основание) |
| 701-050-4199 | 50 | 2" | 180 | 209 | 2,20 (Латунное основание) |
Технические характеристики клапана воздушного комбинированного AVK 701/40
| Корпус, основание, удерживающая шпонка, опора уплотнения | Усиленный нейлон |
| Винт | Нержавеющая сталь AISI 303 |
| Развертывающееся уплотнение | Резина EPDM |
| Поплавок | пенополипропилен |
| Кольцо кругл.сеч. | BUNA-N |
| Дренажное колено | полипропилен |
