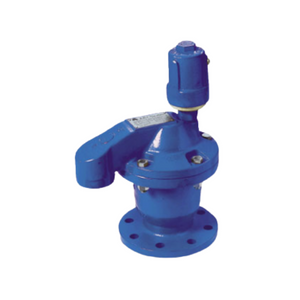

Клапан воздушный комбинированный AVK 701/60

Заказать
Заказать

Клапан воздушный комбинированный  с двумя независимыми клапанами AVK 701/60.

Предназначен для питьевой или неочищенной воды (не для сточных вод) с температурой до +90°С.

Рабочее давление: минимум 0,2 бар, максимум 16 бар.

Гидравлическое испытание - 1,5 х PN.

Варианты исполнения:

  • Задвижка магистральная серии 06 для отключения;
  • Затвор дроссельный серии 75 для отключения;
  • Имеются исполнения до PN 100.

Площадь проходного сечения отверстия:

DN Автоматический Кинетический
50 12 мм² 794 мм²
80 12 мм² 1809 мм²
100 12 мм² 3317 мм²
150 12 мм² 17662 мм²
200 12 мм² 17662 мм²

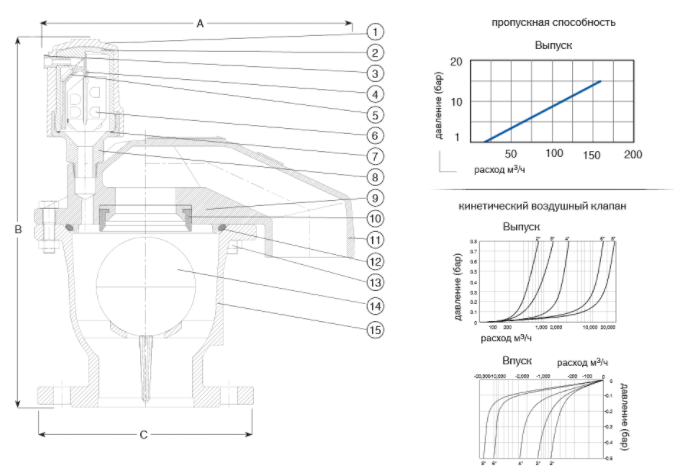

Габаритные размеры клапана воздушного комбинированного AVK 701/60

  1. Корпус автоматического клапана;
  2. Развертывающееся уплотнение;
  3. Удерживающая шпонка;
  4. Поплавок;
  5. Кольцо круглого сечения;
  6. Основание;
  7. Крышка;
  8. Седло;
  9. Кольцо круглого сечения;
  10. Болт в комплекте;
  11. Поплавок;
  12. Корзина;
  13. Корпус кинетического клапана.
Артикул DN, мм A, мм B, мм C, мм Вес, кг
701-051-6091 50 (с резьбой BSP 2”) 167 330 - 10,0
701-050-6011 50 167 335 242 13,0
701-080-6011 80 286 356 250 19,3
701-100-6011 100 342 368 272 27,4
701-150-6011 150 553 550 525 79,0
701-200-6001 200 553 550 525 87,0
701-200-6011 200 553 550 525 87,0

Технические характеристики клапана воздушного комбинированного AVK 701/60

Автоматический клапан (с односторонним пропусканием):
Стакан клапана чугун GG-25 по DIN 1691, синее эпоксидное покрытие
Корпус клапана и удерживающая шпонка Усиленный нейлон
Развертывающееся уплотнение Резина EPDM
Поплавок Пенополипропилен
Кольца круглого сечения BUNA-N
Основание Латунь CZ 132 по BS 2874
Кинетический клапан (с двухсторонним пропусканием):
Корпус, крышка чугун GG-25 по DIN 1691, синее эпоксидное покрытие
Корзина DN 50: полипропилен
Седло EPDM на бронзе
Поплавок DN 50-100 поликарбонат
DN 150-200 нержавеющая сталь 304L
Кольцо круглого сечения BUNA-N
Болтовой комплект гальванизированная сталь 4.6
