Клапан воздушный комбинированный AVK 701/84

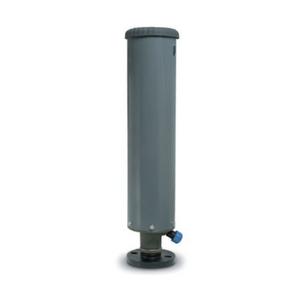

Клапан воздушный комбинированный AVK 701/84 для подземной бесколодезной установки.

Высота клапана от 500 мм до 2440 мм позволяет установить его ниже точки промерзания. Дренажный патрубок с встроенным обратным клапаном для стока воды из корпуса клапана.

Предназначен:

• Для питьевой или неочищенной воды (не для сточных вод) с температурой до +90°С;
• Для установки в колодце или бесколодезной установки.

Рабочее давление:

• 0,1 - 10 бар;
• 0,2 - 16 бар.

Варианты исполнения и дополнительное оборудование:

• Вакуум - только нагнетание воздуха;
• Система затвора для предотвращения гидрoударов;
• Подземный, для агрессивных слоев почвы;
• Изоляция : внутренняя или наружная;
• Двойная защита от промерзания (изнутри и снаружи).

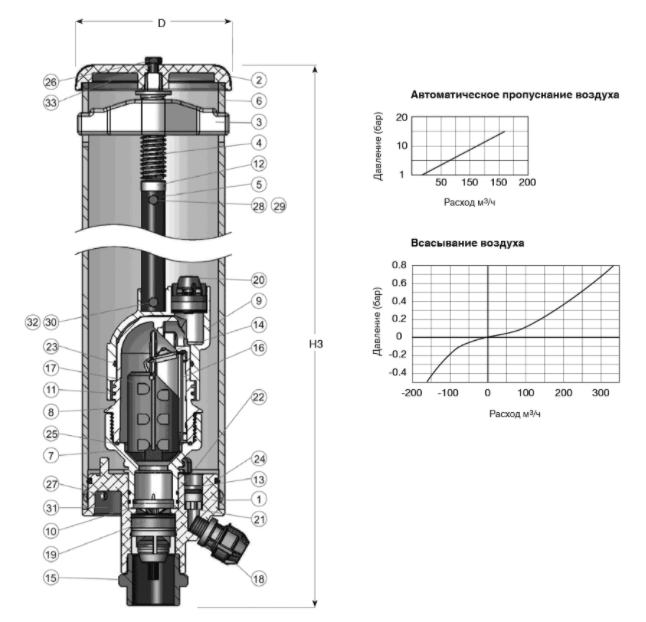

Габаритные размеры клапана воздушного комбинированного AVK 701/84

• Основание клапана в сборе

1. Крышка клапана в сборе;
2. Мостик;
3. Болт мостика;
4. Стяжной стержень;
5. Коробка воздушного клапана;
6. Основание вантуза;
7. Корпус вантуза;
8. Крышка вантуза;
9. Болт М8 Х 20 (DIN 933);
10. Штифт-фиксатор;
11. Стержень болта;
12. Стопор (пружинный затвор);
13. Уплотнение в сборе;
14. Переходная муфта;
15. Удерживающая шпонка;
16. Поплавок;
17. Дренажное соединение;
18. Отсечной клапан;
19. Клапан одностороннего действия;
20. Дренаж с обратным клапаном;
21. Кольцо круглого сечения;
22. Кольцо круглого сечения;
23. Кольцо круглого сечения;
24. Кольцо круглого сечения;
25. Болт;
26. Болт;
27. Болт;
28. Самоконтрящаяся колпачковая гайка;
29. Болт;
30. Шайба;
31. Шайба.

Технические характеристики клапана воздушного комбинированного AVK 701/84
