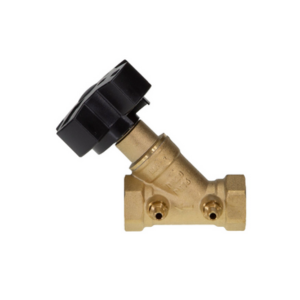

Ручной балансировочный клапан MNT-R
Ручной балансировочный клапан MNT-R предназначен для использования в системах с постоянным расходом в качестве основного типа балансировочной арматуры, а также в системах с переменным расходом в сочетании с автоматическими клапанами и для дополнительного увязки циркуляционных контуров.
Клапан может быть установлен как на обратном, так и на подающем трубопроводе. Он доступен в размерах DN от 15 до 50 мм и имеет внутреннюю резьбу.
Клапан MNT-R представляет собой ручной балансировочный клапан, предназначенный для гидравлической балансировки систем отопления, тепло- и холодоснабжения, а также систем горячего водоснабжения.
Особенности MNT-R
- простая настройка;
- 100 % перекрытие потока;
- съемная и заменяемая настроечная рукоятка;
- оснащен двумя измерительными ниппелями.

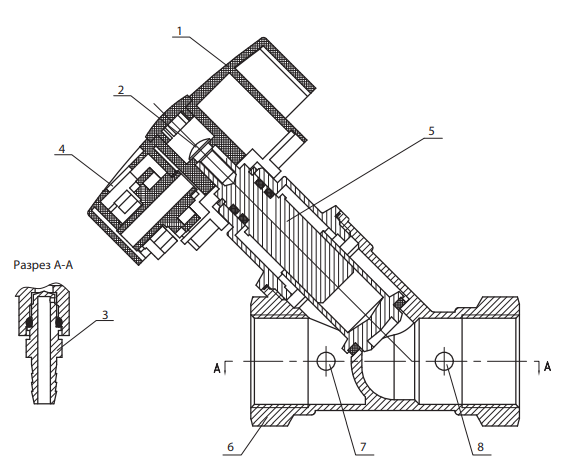

Конструкция MNT-R
- Настроечная рукоятка.
- Винт фиксации рукоятки.
- Измерительный ниппель стандартного типа.
- Окно индикации значения настройки.
- Шток клапана.
- Корпус клапана.
- Измерительный ниппель после седла (синий).
- Измерительный ни

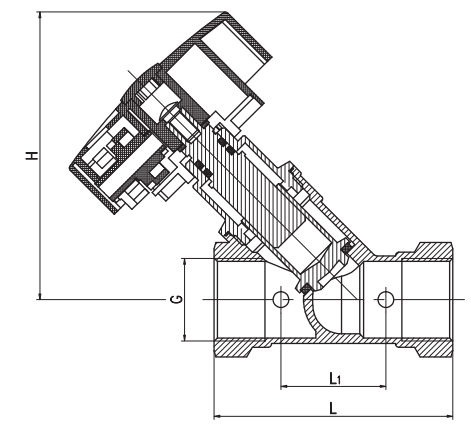

Габаритные размеры MNT-R
| Тип | L, мм | H, мм | SW, мм | Размер резьбы, дюймы | Масса, кг |
| MNT-R 15 | 70 | 33 | 87 | Rp 1/2 | 0,38 |
| MNT-R 20 | 75 | 33 | 88 | Rp 3/4 | 0,40 |
| MNT-R 25 | 82 | 43 | 94 | Rp 1 | 0,55 |
| MNT-R 32 | 93 | 39 | 97 | Rp 1¼ | 0,70 |
| MNT-R 40 | 100 | 46 | 106 | Rp 11/2 | 0,80 |
| MNT-R 50 | 103 | 46 | 114 | Rp 2 | 1,22 |
Технические характеристики MNT-R
| Номинальный диаметр, мм | 15–50 |
| Макс. рабочее давление PN, бар | 16 |
| Испытательное давление, бар | 25 |
| Макс. перепад давления на клапане, бар | 1,5 |
| Протечка при перекрытии | Без видимой протечки ISO5208 |
| Рабочая температура среды, °С | 0…120 |
| Температура транспортировки и хранения, °С | –40…70 |
| Холодоноситель | Этиленгликоль, пропиленгликоль до 50 % |
| Материалы и детали, контактирующие с водой | |
| Корпус клапана | Латунь |
| Золотник | Латунь |
| Уплотнения | EPDM |
