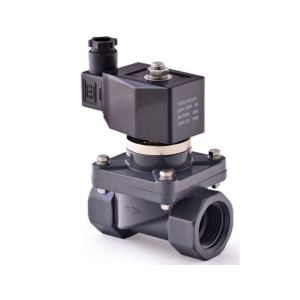

Клапан электромагнитный из PVC-U пластика

Пластиковые электромагнитные клапаны прямого действия (работают без перепада давления) двухпозиционного типа.

Предназначены для управления потоками холодной и горячей воды, воздуха, а также других нейтральных жидкостей и газов.

Рекомендуются для использования в химической промышленности и в случаях, когда рабочая среда должна контактировать исключительно с материалом из ПВХ (PVC-U).

Конструкция и принцип действия

Клапан изготовлен методом прецизионного литья по выплавляемым моделям. Его конструкция представлена на рисунке 1. Принцип работы основан на подаче или отключении электрического тока к электромагнитной катушке с заданным напряжением.

При подаче напряжения клапан полностью открывается, при его отключении — полностью закрывается. Скорость срабатывания (время открытия/закрытия) зависит от диаметра устройства, перепада давления и вязкости рабочей среды.

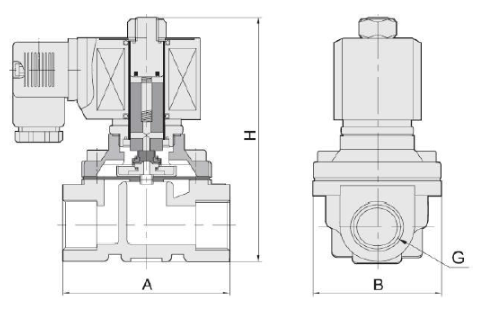

Габаритные размеры клапана из PVC-U пластика

Технические характеристики клапана из PVC-U пластика

• Исполнение НЗ - Нормально-Закрытые (при подаче электрического напряжения на соленоид открываются, пропуская поток рабочей среды).
• Диаметры DN 15-50
• Давление PN до 8 бар.
• Температура, max +80 (Max) °С
• Материал высокопрочный пластик ПВХ (PVC-U)
• Серия катушки PV (DN 15-25), PW (DN 32-50)
• Напряжение: AC 220V; DC24V
• Степень защиты: IP65

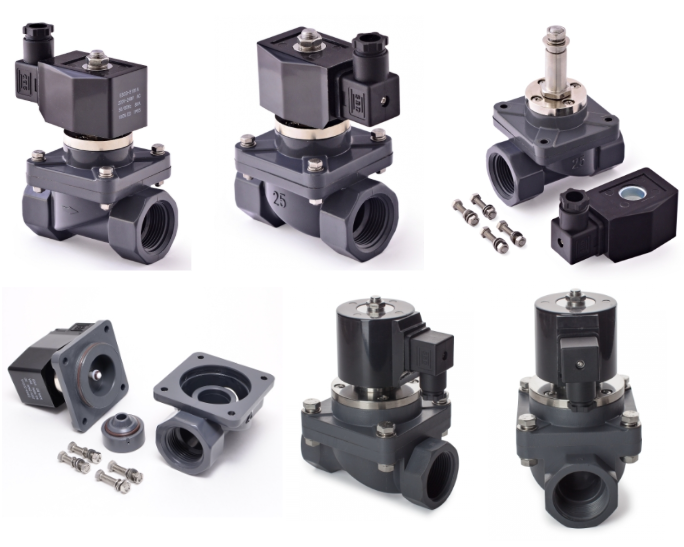

Внешний вид
