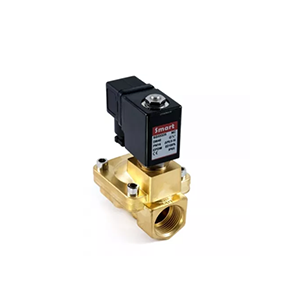

Клапан электромагнитный SMART SG5534

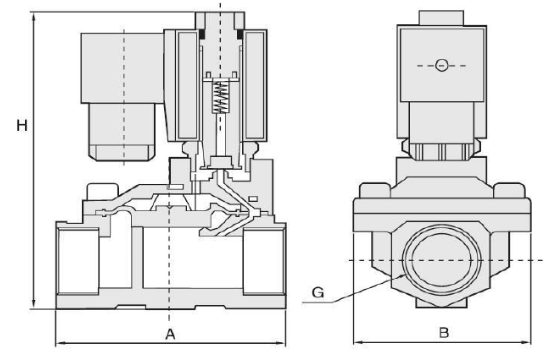

Серия SMART SG5534 - соленоидные клапаны с сервоприводом (непрямого действия - при подаче напряжения на соленоид открывается пилотный клапан, а открытие основного клапана происходит под воздействием давления рабочей среды), они устанавливаются строго катушкой вверх, направление протекающей среды строго по направлению, указанному на клапане.
Исполнение НО - Нормально-Открытые (закрываются при подаче электрического напряжения на соленоид). Клапаны серии SG5534 находят широкое применение в быту и на производстве, например, для подачи и слива холодной и горячей воды в загородных домах, для септиков, для полива, в банных комплексах и котельных для подачи горячей воды до +130ºС.
Стандартные нормально-открытые электромагнитные клапаны с сервоприводом SMART SG5534 применяют для управления потоком рабочей среды, с номинальным давлением до PN 10 бар и перепадом давления на клапане от 0,5 до 8 бар.
Технические характеристики
- Исполниение НО - Нормально-Открытые;
- Диаметры DN 15-50;
- Внутренняя трубная резьба G 1/2" - 2";
- EPDM (этилен-пропиленовый каучук) - нейтральные жидкости и газы от -20 до +130 ºС;
- NBR (бутадиен-нитрильный каучук) - нейтральные жидкости и газы, масла от -10 до +90 ºС;
- Напряжение переменного тока: AC 220V; AC 24V или постоянного тока: DC 12V; DC 24V;
- Степень защиты: IP65.

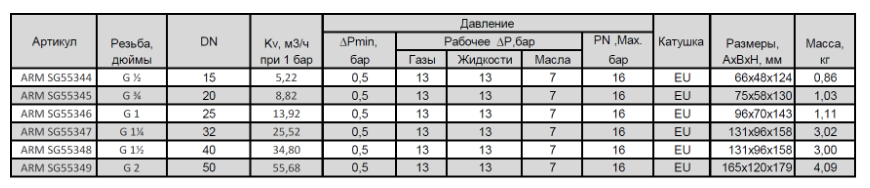

| Артикул | DN | Резьба | Kv, м3/ч при 1 бар | PN, бар | ∆P, бар | Мембрана* | Серия катушки |
| SG55344 | 15 | G ½ | 5,22 | 10 | 0,5-8 | EPDM (NBR) | EU |
| SG55345 | 20 | G ¾ | 8,82 | 10 | 0,5-8 | EPDM (NBR) | EU |
| SG55346 | 25 | G 1 | 13,92 | 10 | 0,5-8 | EPDM (NBR) | EU |
| SG55347 | 32 | G 1¼ | 25,52 | 10 | 0,5-8 | EPDM (NBR) | EU |
| SG55348 | 40 | G 1½ | 34,80 | 10 | 0,5-8 | EPDM (NBR) | EU |
| SG55349 | 50 | G 2 | 55,68 | 10 | 0,5-8 | EPDM (NBR) | EU |
Клапаны комплектуются электромагнитными катушками на Ваш выбор: AC220V, DC24V, DC12V, AC24V
