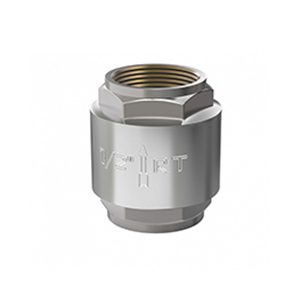

Клапан обратный пружинный предназначен для установки на гидравлических и пневматических трубопроводных сетях и пропуска транспортируемой среды только в одном направлении (указанном стрелкой на корпусе клапана).
В качестве транспортируемой среды может использоваться сжатый воздух, холодная и горячая вода и прочие жидкости, не агрессивные к материалу клапана.
Компоненты
| Составной элемент |
Материал |
| Корпус |
Латунь СW617N |
| Муфта |
СW617N |
| Шток |
Латунь СW617N |
| Уплотнитель |
EPDM |
| Затвор |
Латунь CW617N |
| Пружина |
Нержавеющая сталь |
Технические характеристики
| Наименование характеристики |
Ед. изм |
Значение |
| Номинальное рабочее давление |
бар |
40,0 (для Dy 1/2”) |
| Минимальное рабочее давление |
бар |
25,0 (для Dy 2”) |
| Минимальный перепад давлений открытия клапана |
бар |
0,05 |
| Минимальный перепад давления закрытия клапана |
бар |
0,025 |
| Интервал рабочих температур |
°С |
от 2 до +130 |
Габаритные размеры
| Тип |
RTO 07.032 |
RTO 07.033 |
RTO 07.034 |
RTO 07.035 |
RTO 07.036 |
RTO 07.037 |
| Размер, G |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
| Вес в сборе, г |
185 |
265 |
420 |
650 |
875 |
1325 |
| Размеры A-B,мм |
57-Ø34 |
64-Ø41 |
71-Ø48 |
82-Ø61 |
91-Ø71 |
99-Ø87 |
